①施工前。長州産業 HIT5.76kwを家の屋根
南面に1面、倉庫の屋根 南面に1面設置します。 |
②家の屋根。アンカー金具を固定するため、金具取付け位置の瓦を取り外し補強板を取付けます。 |
 |
 |
③補強板の上にアンカー金具を固定し
雨漏れしないように周囲を変成シリコンで
防水処置していきます。
|

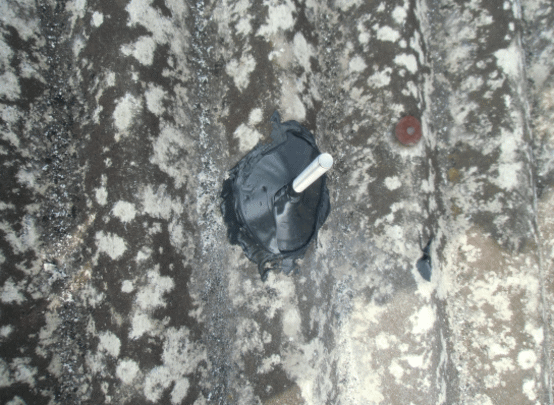

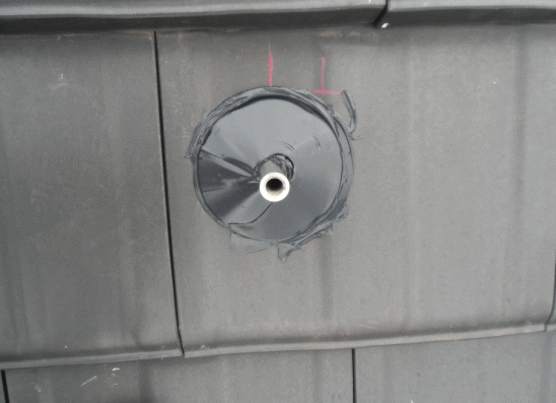

④金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
 |
 |

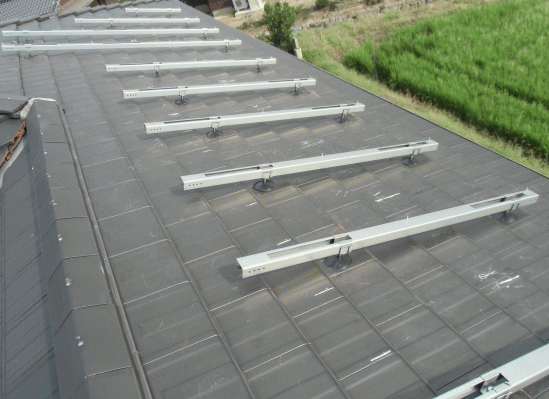

⑤ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを設置していきます。
|

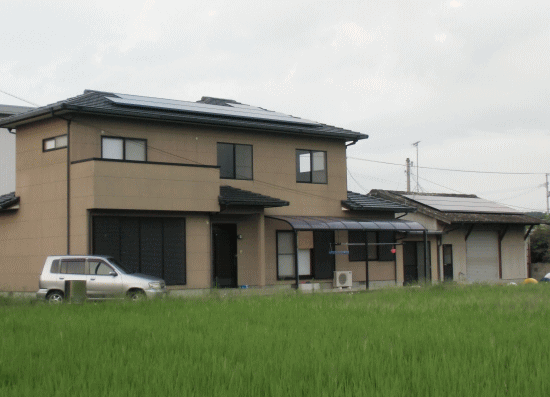

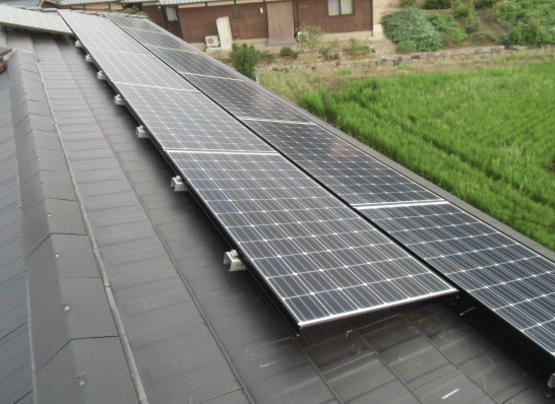

⑥家の屋根。太陽光パネル設置完了。
|
 |
 |
| ⑦倉庫の屋根。墨出ししたところにアンカー金具を取り付けます。固定したアンカー金具に雨漏れしないように変成シリコンで防水処置します。 |
⑧ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを設置していきます。 |
 |
 |
⑨倉庫の屋根。太陽光パネル設置完了。
|
⑩屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

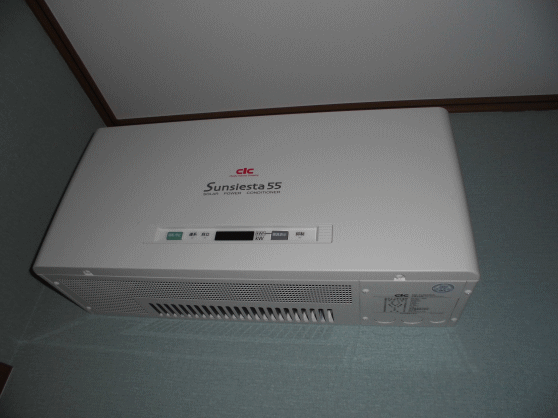

⑪屋内にパワーコンディショナ－を設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

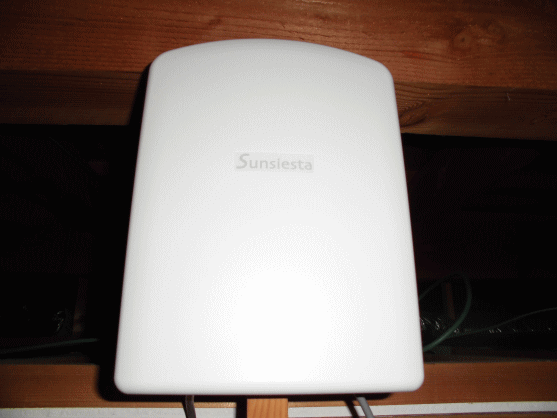

⑫屋内分電盤の近くに発電用モニタの
無線送信機を設置します。
|
 |
 |
⑬発電モニタです。無線送信機から電波を
飛ばして、このモニタから発電電力量・
消費電力量・売電電力量が確認できます。
|
⑭売電・買電メーターを設置します。
|
 |
|
⑮長州産業 太陽光発電システム
HIT 5.76kw 完成。 |
|
綾川町羽床上 T様邸
