@施工前。 東芝 単結晶5kwを南面の1面に設置します。
|
A墨出しした箇所へスレート金具を固定します。雨漏れしないように周囲を変成シリコンで防水処置していきます。 |
|
|

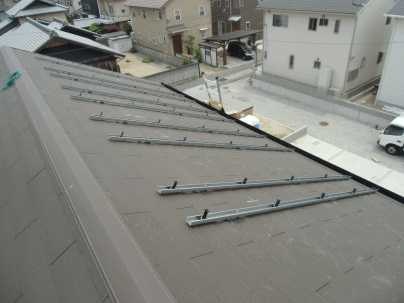

Bラックを設置します。ラックの設置が
完了したら上に太陽光パネルを設置していきます。
|

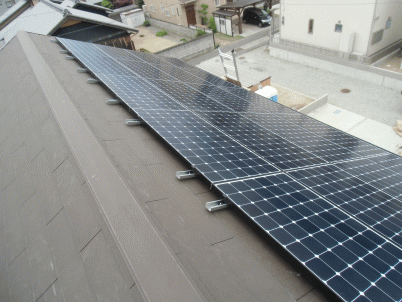

C太陽光パネル設置完了。これで屋根工事完了です。
|
|
|

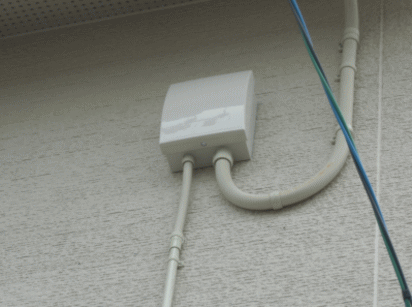

D屋根工事を同時進行で、壁面に接続箱を取り付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
E屋内にパワーコンディショナ−を設置します。
太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |
|
|

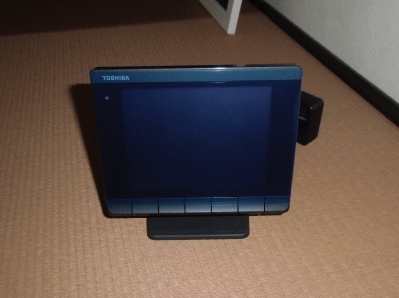

F発電モニタです。無線送信機から電波を飛ばして、このモニタから発電電力量・ 消費電力量・売電電力量が確認できます。 |

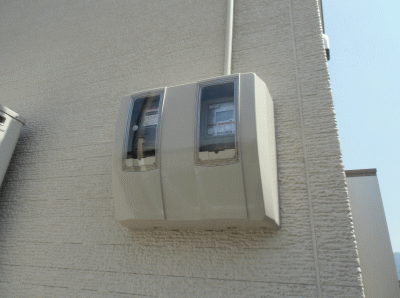

G売電・買電メーターを設置します。 |
|
|

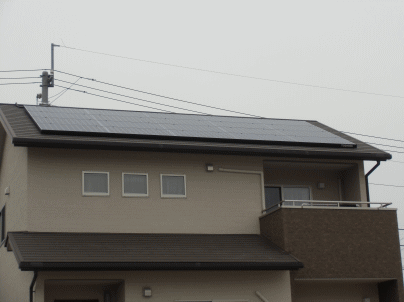

H東芝 太陽光発電システム単結晶 5kw
完成。 |
|
