①施工前。長州産業 単結晶 12kwを
南面・東面・西面に設置します。 |
②アンカー金具を固定するため、金具取付け位置の
瓦を取り外し補強板を取付けます。 |
 |
 |

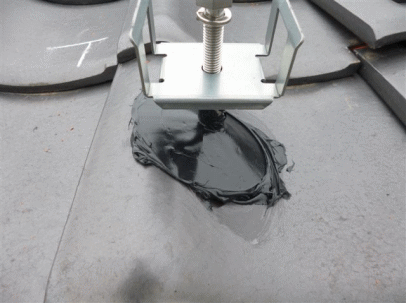

③補強板の上にアンカー金具を固定し
雨漏れしないように周囲を変成シリコンで
防水処置していきます。
|
④金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、更に
変成シリコンで防水処置を行います。 |
 |
 |
⑤金具取付け完了。
|

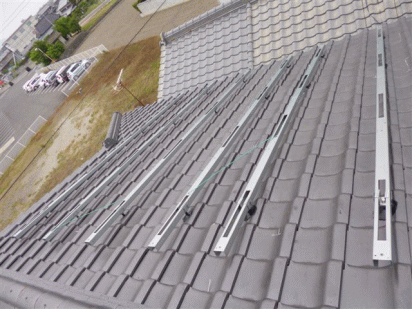

⑥ラック設置完了。
太陽光パネルを設置していきます。
|
 |
 |
⑦太陽光パネル設置完了。
これで屋根工事完了です。 |
⑧屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

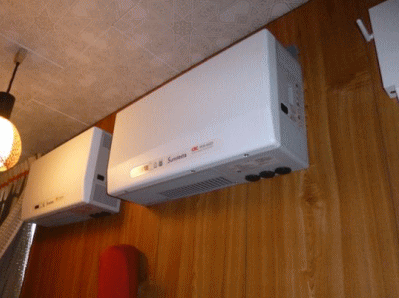

⑨パワーコンデショナー設置完了。
|

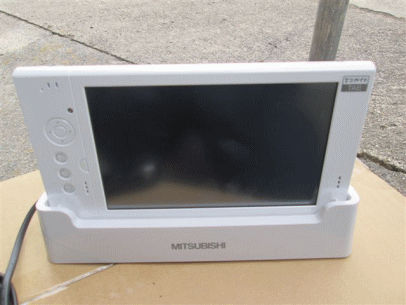

⑩発電モニタです。無線送信機から電波を飛ばし、
このモニタから発電電力量・消費電力量・
売電電力量が確認できます。
|
 |
 |

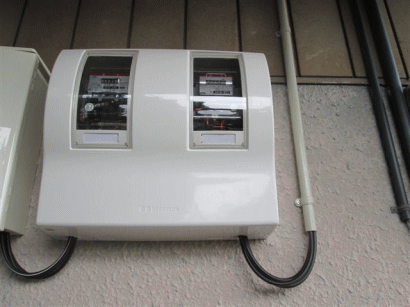

⑪売電メーターを設置します。
|
⑫長州産業 太陽光発電システム
単結晶 12kw 完成。 |
 |
 |

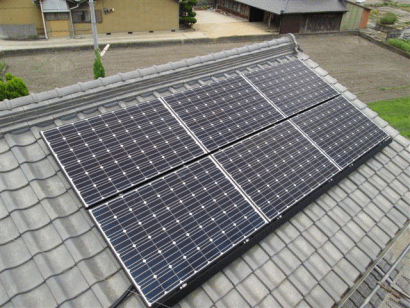

| ⑬南面〈1〉 |

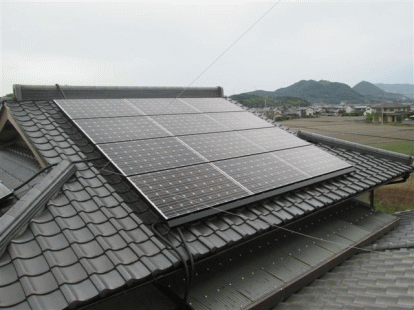

②南面〈2〉 |
 |
 |

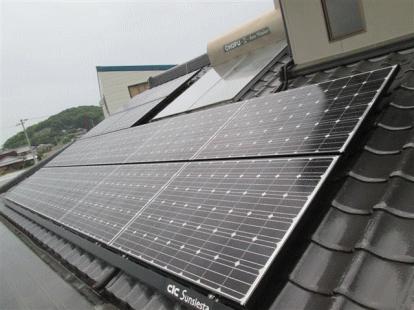

| ③西面 |

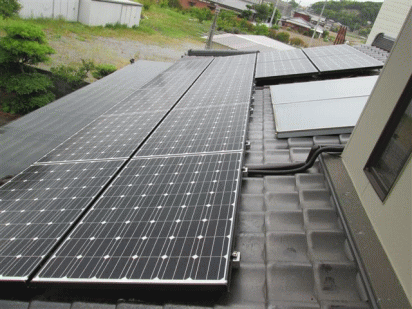

④東面 |
高松市香南町 T様邸
