| ①施工前。長州産業 HIT 6kwを南面1面に設置します。 |

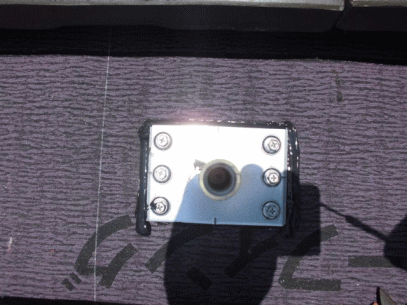

②アンカー金具取付け位置の瓦を取り外し、補強板を取付けます。補強板の上にアンカー金具を固定し雨漏れしないように周囲を変成シリコンで防水処置していきます。 |
 |
 |

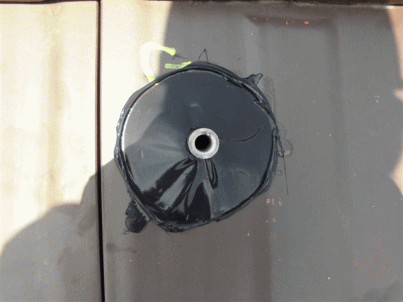

③金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |

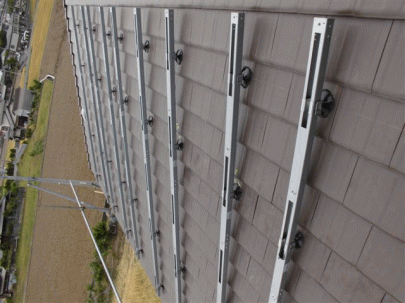

④ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを設置していきます。 |
 |
 |

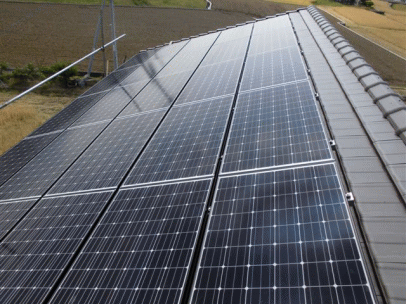

⑤太陽光パネル設置完了。
これで屋根工事完了です。 |
⑥屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。
|
 |
 |

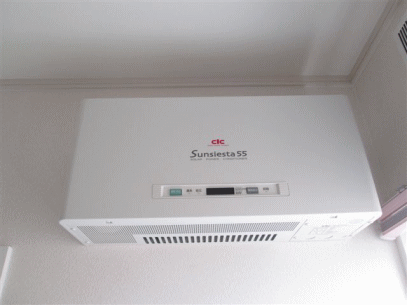

⑦屋内にパワーコンディショナ－を設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

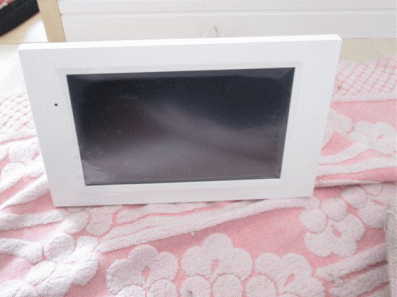

⑧発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。 |
 |
 |
⑨売電・買電メーターを設置します。
|

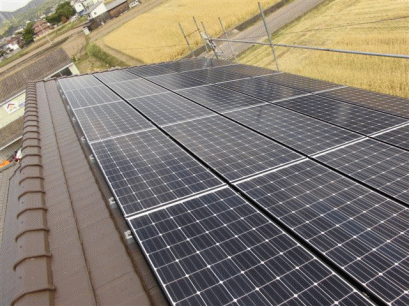

⑩長州産業 太陽光発電システム
HIT 6kw 完成。
|
 |
 |
| ⑪施工前。 |
⑫施工後。 |
丸亀市飯山町 M様邸
