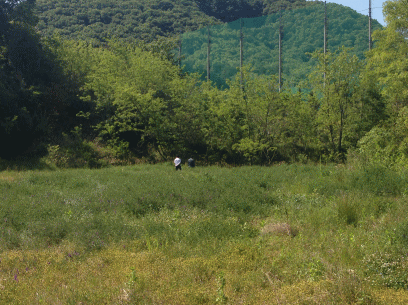

①この土地に造成後、トリナソーラー
多結晶 240ｗ 51.84kwを2ブロック設置します。
|
②造成完了。
|
 |
 |
| ③ユニック車にて部材が現地納品されています。 |

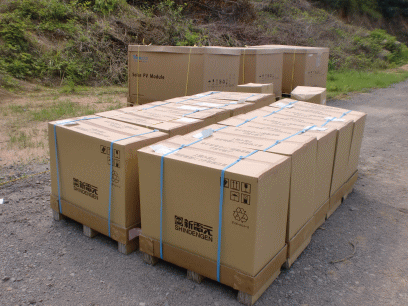

④写真手前はパワーコンデショナの梱包です。 |
 |
 |

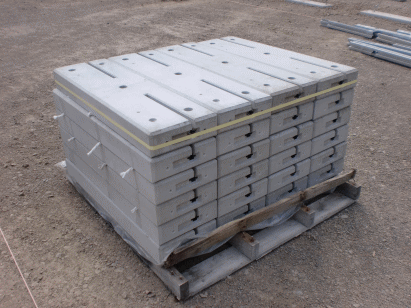

| ⑤架台を設置する土台となる基礎(置き基礎)です。 |

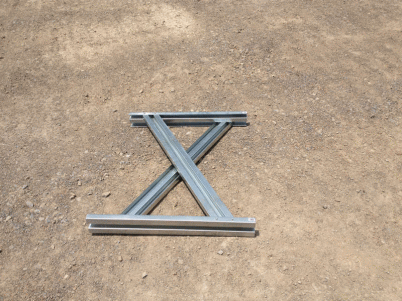

⑥パネルを支える架台です。 |
 |
 |
| ⑦置き基礎を据付ていきます。 |

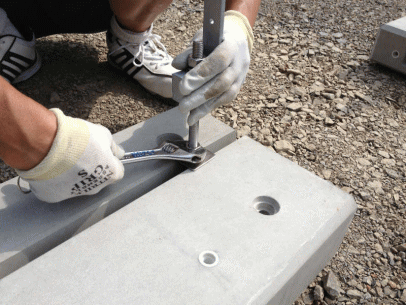

⑧架台据付のため、置き基礎にボトルを設置します。 |
 |
 |
| ⑨架台据付の下準備完了。 |

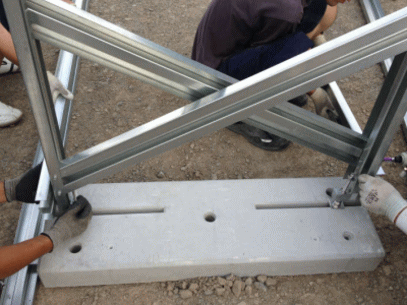

⑩次に置き基礎へ架台を設置していきます。 |
 |
 |
| ⑪架台据付は、パネルを支えるため重要な行程です。慎重に作業を進めていきます。 |

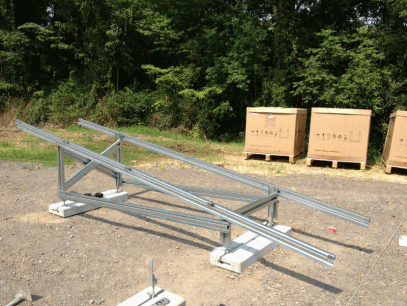

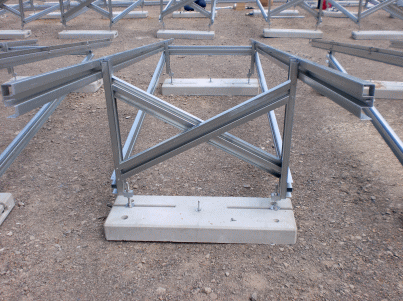

⑫架台1基完成。この架台にパネルが4枚設置されます。
|
 |
 |

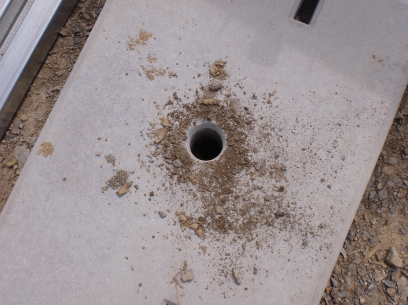

⑬架台が完成したら置き基礎を地面に
固定していきます。 |

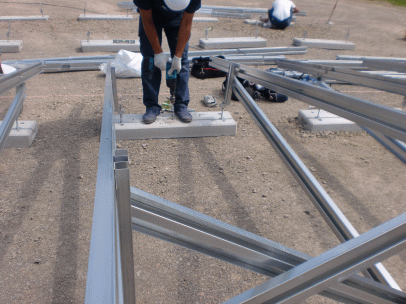

⑭置き基礎の真ん中にある穴へ地中抵抗アンカーを埋め込んでいきます。 |
 |
 |
⑮地中へ埋め込む抵抗アンカーです。
埋め込むと地中内でアンカー先端が開き
引き抜き強度が増します。 |

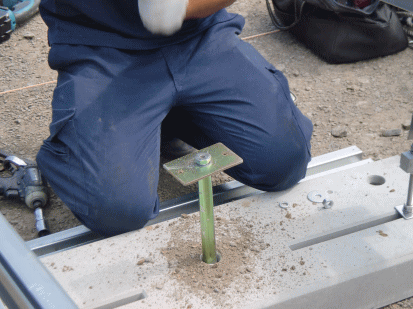

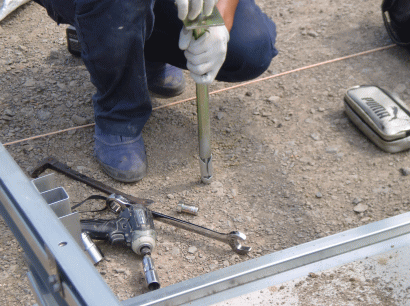

⑯地中抵抗アンカーを埋め込みます。 |
 |
 |

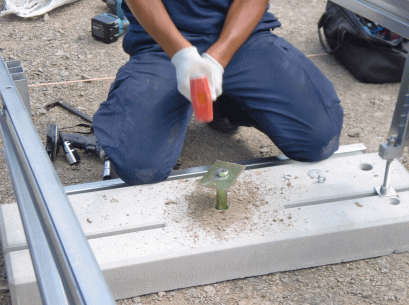

| ⑰どんどん地中抵抗アンカーを埋め込みます。 |

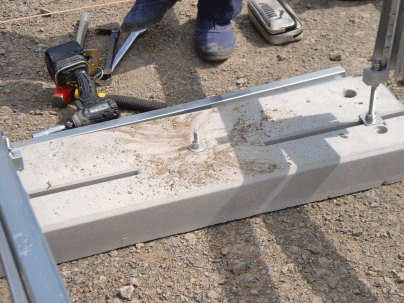

⑱地中抵抗アンカー埋め込み完了。
|
 |
 |
⑲地中抵抗アンカー埋め込み完了。
全景です。 |

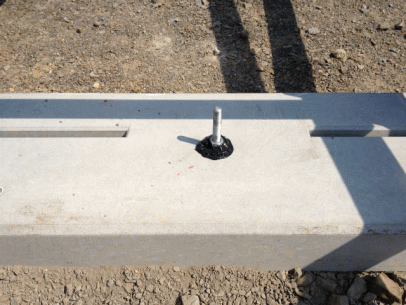

⑳地中抵抗アンカー埋め込み部分を止水します。 |
 |
 |

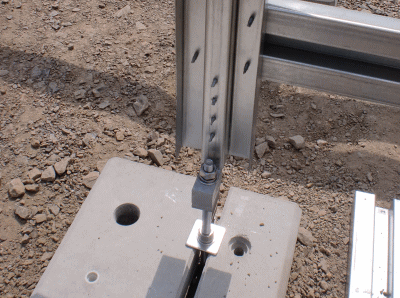

| 21.架台と置き基礎との接合部です。 |

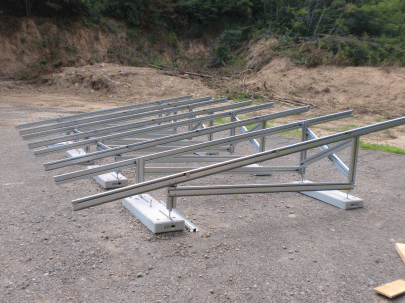

22.置き基礎・架台の据付完了です。 |
 |
 |
| 23.太陽光パネル設置完了。 |

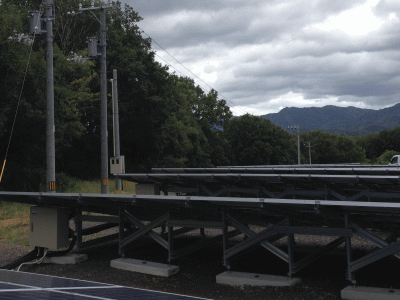

24.パワーコンデショナは架台の後ろ側へ
設置します。 |
 |
|

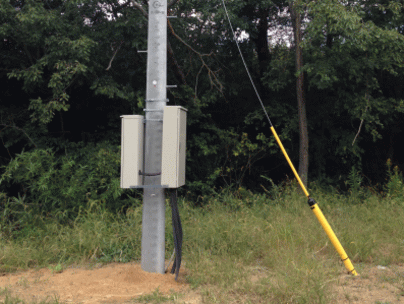

| 25.交流集電箱です。パワーコンデショナそれぞれからのケーブルを集電箱でまとめて電力メーターへ接続します。 |
|
