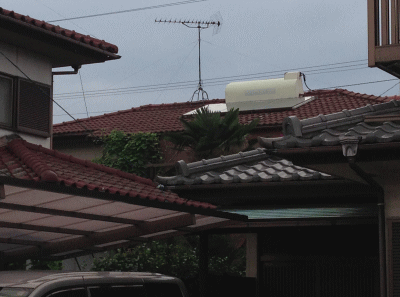

①施工前。長州産業 HIT 2.88kwを南面の1面に
設置します。 |
②アンカー金具を取り付ける場所に墨出しします。 |
 |
 |

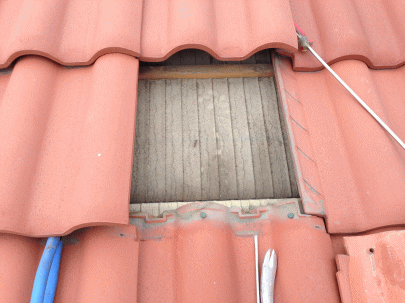

③アンカー金具を固定するため、金具取り付け位置の瓦を取り外します。
|

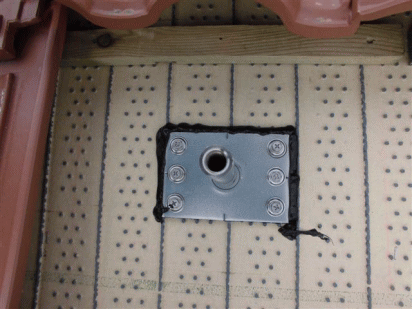

④アンカー金具を垂木に固定します。
雨漏れしないように変成シリコンで防水処置します。 |
 |
 |

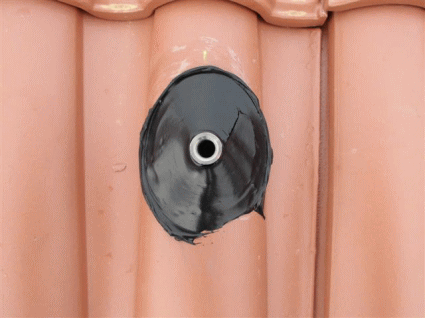

⑤アンカー部分が瓦から飛び出るように、瓦に穴を開けておきます。瓦を戻し、変成シリコンで穴を埋め防水キャップかぶせ、更に変成シリコンで防水処置を行います。
|

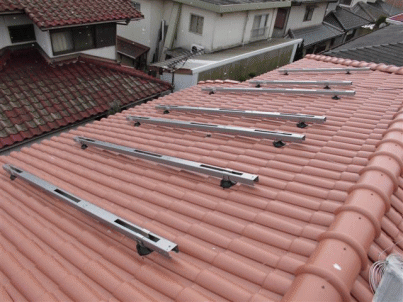

⑥ラック設置完了。
このラックの上に太陽光パネルを設置していきます。 |
 |
 |
⑦太陽光パネル設置完了。
|

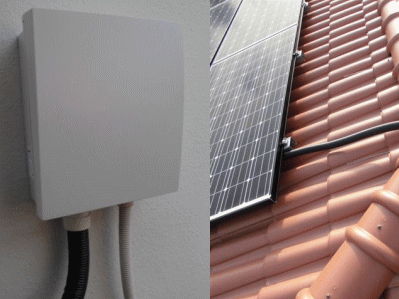

⑧屋根工事と同時進行で、壁面に接続箱を取り付けます。
これで、太陽光パネルからのケーブルを一つにまとめて屋内へ引き込みます。
|
 |
 |

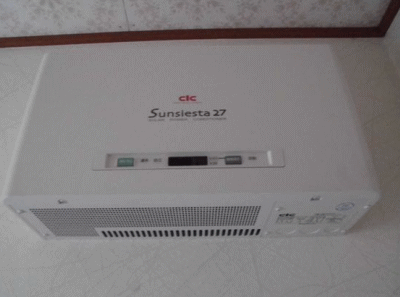

⑨ 屋内にパワーコンディショナ－を設置します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。
|
⑩発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。
|
 |
 |
⑪売電・買電メーターを設置します。
|
⑫長州産業 太陽光発電システム
HIT 2.88kw 完成。 |
坂出市江尻町 N様邸
