| 【1回目設置】 |
 |
 |

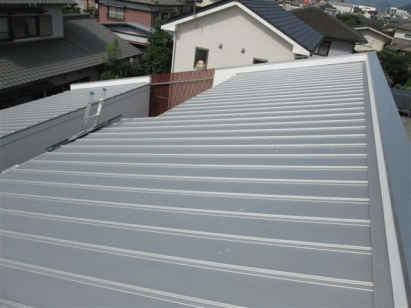

①施工前。 東芝 単結晶6.4kwを南面の1面に設置します。
|
②スレート金具を取り付ける場所に墨出しします。 |
 |
 |

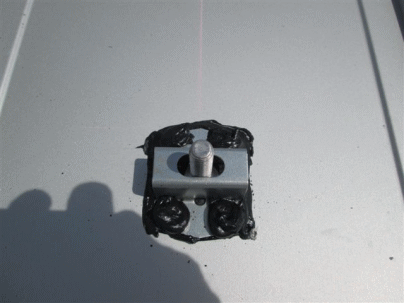

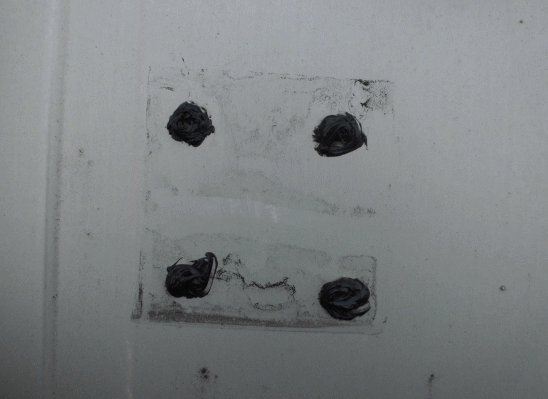

| ③墨出しした箇所へスレート金具を固定します。雨漏れしないように周囲を変成シリコンで防水処置していきます。 |

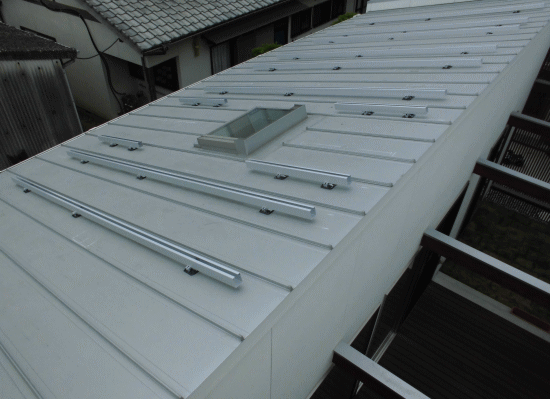

④必要箇所へスレート金具を固定し、パネルを設置するためにラックを取り付けていきます。ラック設置完了。 |
 |
 |

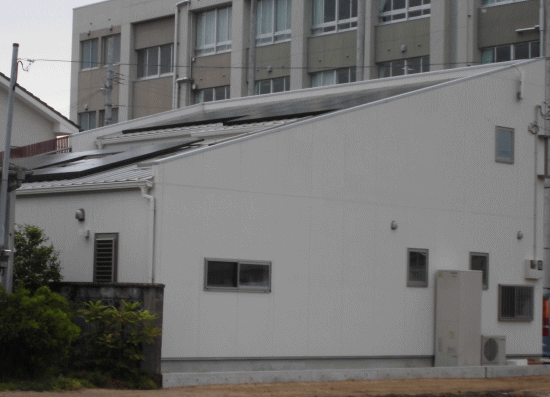

⑤太陽光パネル設置完了。
これで屋根工事完了です。 |

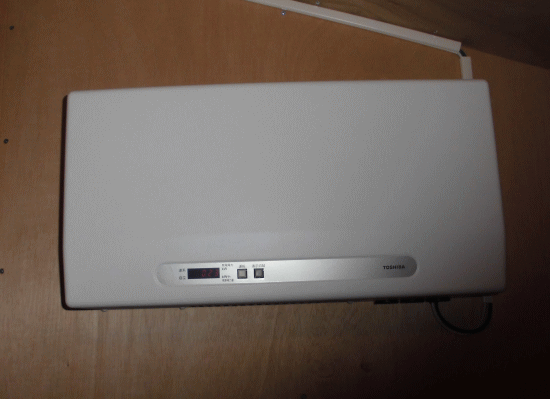

⑥屋内にパワーコンディショナ－を設置
します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |
 |
 |

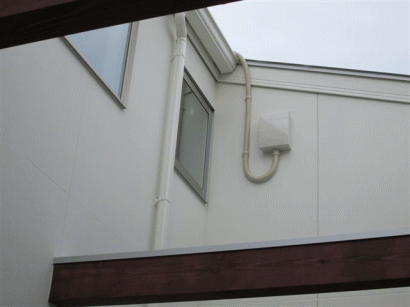

| ⑦壁面に接続箱を取り付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |

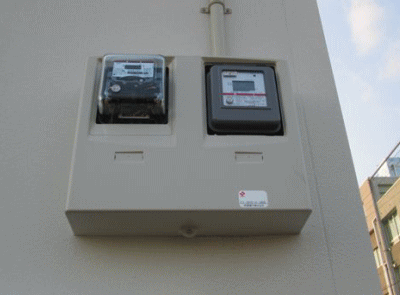

⑧売電・買電メーターを設置します。 |
 |
 |

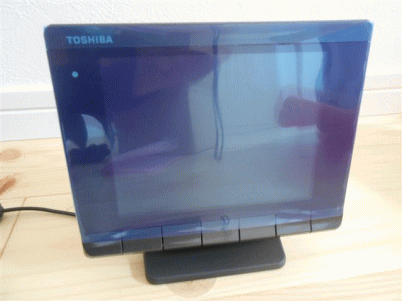

⑨発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。 |

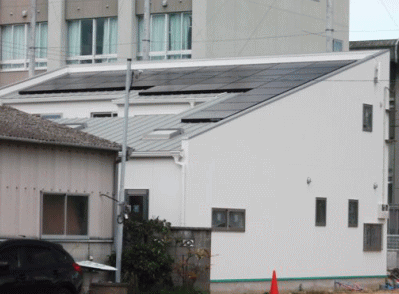

⑩東芝 太陽光発電システム
単結晶 6.4kw 完成。
|
