①施工前。 東芝 単結晶4kwを南面の1面に設置します。
|
②アンカー金具を固定するため、金具取り付け位置の瓦を取り外し、補強板を取り付けます。 |
 |
 |

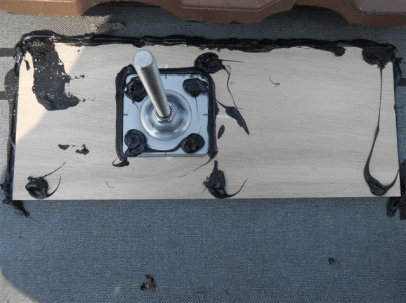

| ③補強板の上にアンカー金具を固定します。雨漏れしないように周囲を変成シリコンで防水処置していきます。 |

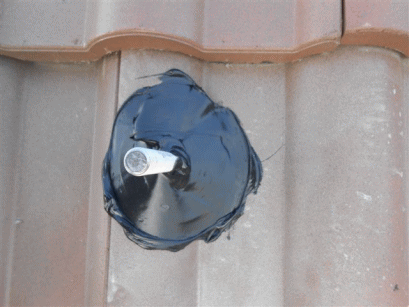

④金具のアンカー部分が瓦から飛び出るように、あらかじめ瓦に穴を空けておき瓦を戻し、変成シリコンで穴を埋め防水キャップをかぶせ、更に変成シリコンで防水処置を行います。 |
 |
 |
| ⑤金具箇所により、更にシートをかぶせ防水処置します。 |

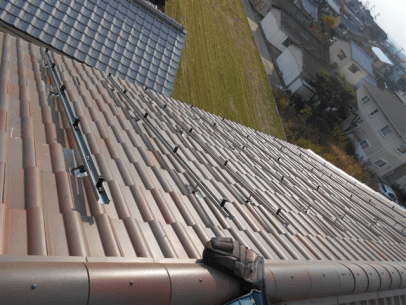

⑥アンカー金具の全てに防水処置し、ラック設置完了。このラックの上に太陽光パネルを設置していきます。 |
 |
 |
| ⑦太陽光パネル設置完了。 |

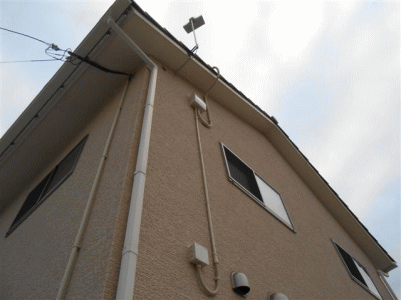

⑧屋根工事を同時進行で、壁面に接続箱を取り付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

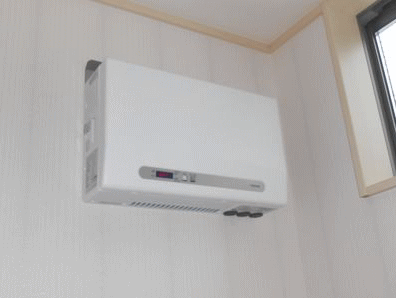

⑨屋内にパワーコンディショナ－を設置
します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |

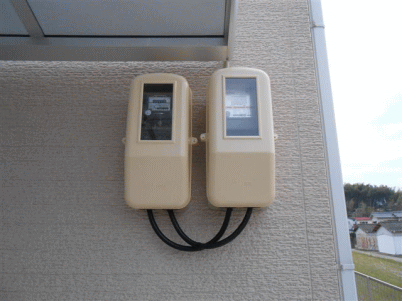

⑩売電・買電メーターを設置します。
|
 |
|
⑪東芝 太陽光発電システム
単結晶 4kw 完成。 |
|
