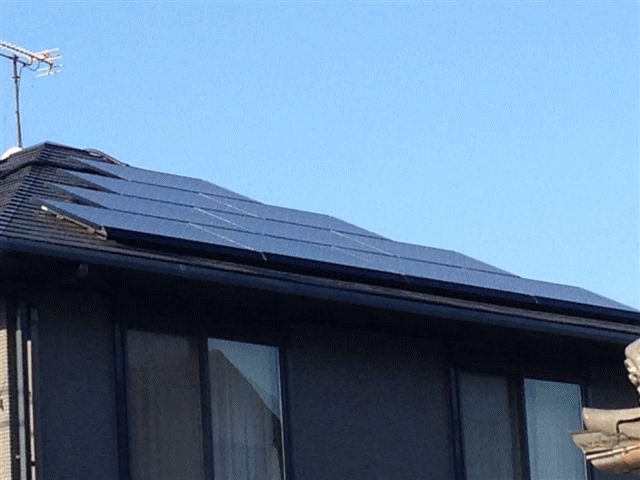

①施工前。長州産業 HIT 6kwを東面・西面・南面の3面に設置します。
|

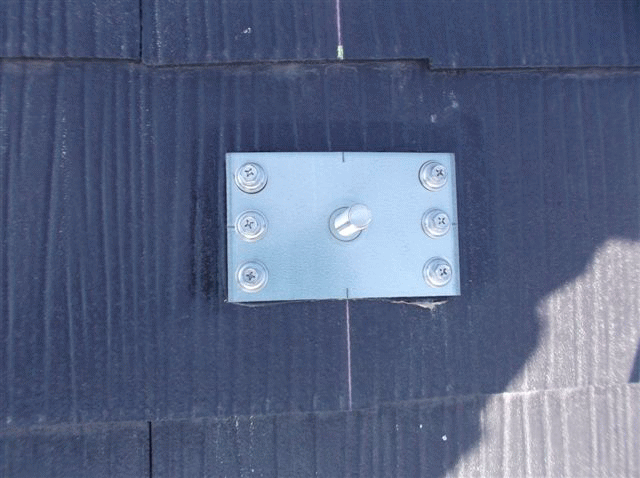

②墨出しした所にアンカー金具を取り付けます。 |
 |
 |

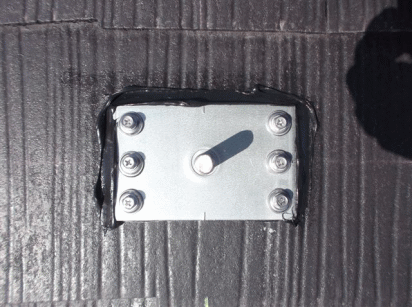

| ③固定したアンカー金具に雨漏れしないように変成シリコンで防水処置します。 |

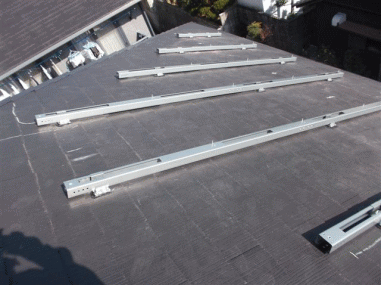

④ラックを設置します。ラックの設置が
完了したら上に太陽光パネルを設置していきます。 |
 |
 |
⑤太陽光パネル設置完了。
これで屋根工事完了です。 |
⑥屋根工事を同時進行で、壁面に接続箱を取り付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

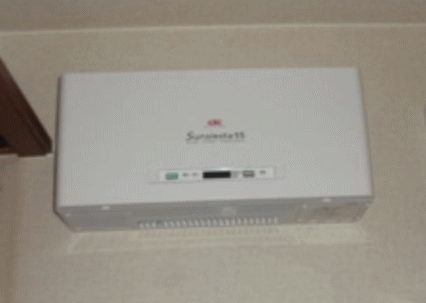

⑦屋内にパワーコンディショナを設置します。
太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |

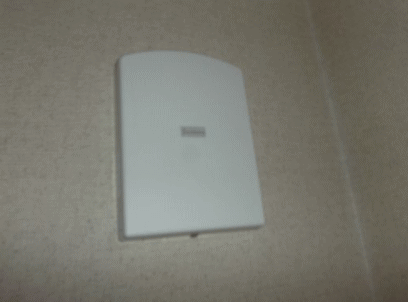

⑧屋内分電盤の近くに発電モニタ用の無線送信機を設置します。
|
 |
 |
⑨発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。 |
⑩売電・買電メーターを設置します。 |
 |
 |
⑪長州産業 太陽光発電システム
HIT 6kw 完成。 東面。 |
⑫西面。 |
 |
|
| ⑬南面。 |
|
高松市牟礼町 Y様邸
