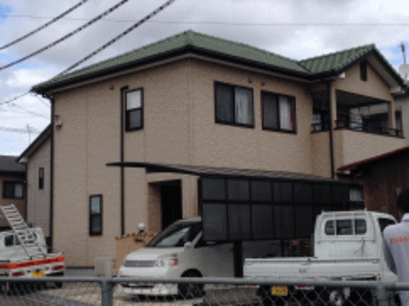

@施工前。 パナソニック HIT 5.64kwを
南面東面の2面に設置します。 |

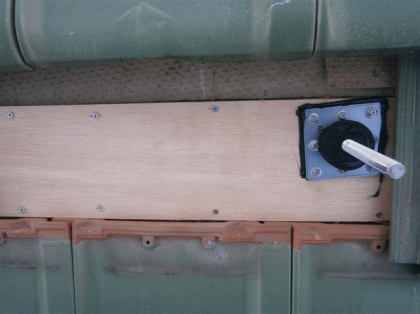

A瓦金具を取付け、瓦を戻した時に隙間
ができないようにスポンジを入れます。
|
|
|

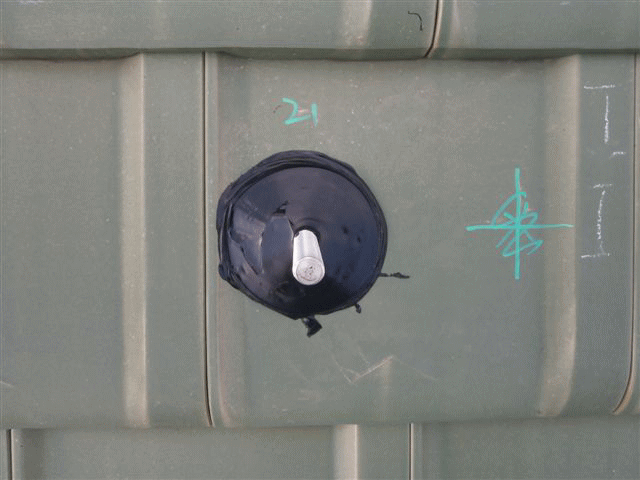

B取付けた金具の上から瓦を戻して
雨水が入らないように防水キャップをして
防水処置をします。 |

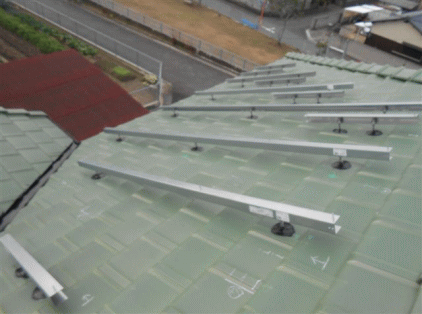

Cラック設置完了。
このラックの上に太陽光パネルを設置
します。
|
|
|
D太陽光パネル設置完了。
|
E屋根工事と同時進行で壁面に接続箱を取付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
|
|
F屋内にパワーコンディショナ−を設置
します。太陽光パネルで発電した直流の電気を
屋内で使用できるように交流に変換します。 |

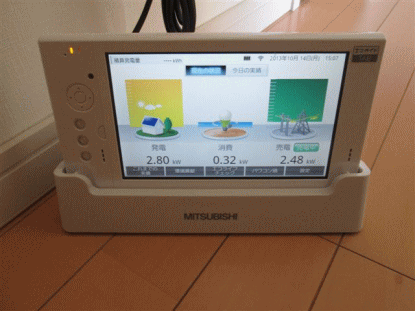

G発電モニタです。送信機から電波を飛ばしてこのモニタから発電電力量・消費電力量・売電電力量が確認できます。 |
|
|

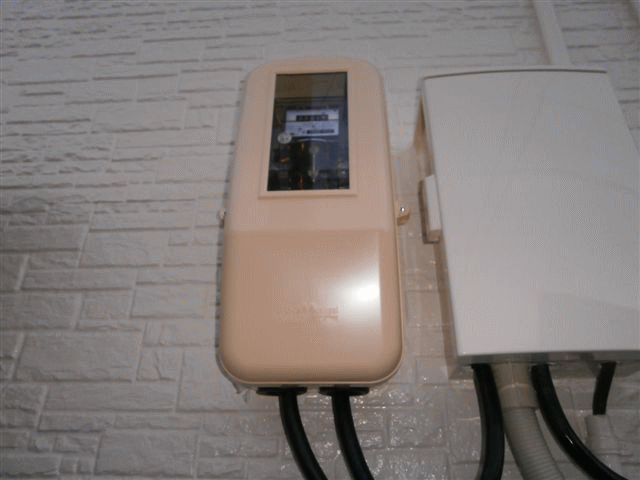

H売電・買電メーターを設置します。
これらのメーターを毎月検針することで
売電・買電金額が決まります。 |

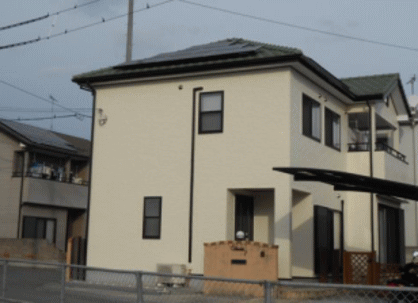

Iパナソニック 太陽光発電システム
HIT 5.64kw 完成。 東面。
|
|
|
J南面。 |
|
