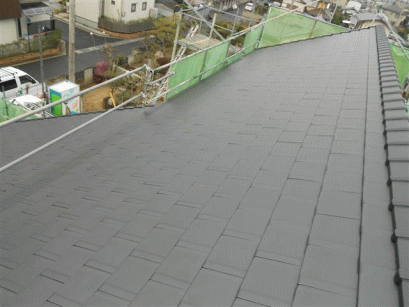

①施工前。長州産業 HIT 5.75kwを南面の1面に
設置します。
|

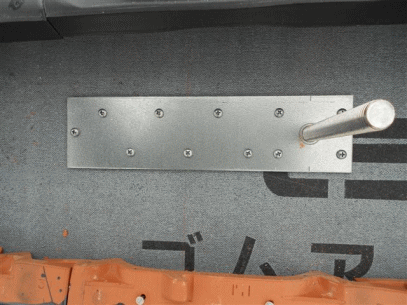

②墨出しした所にアンカー金具を取り付けます。 |
 |
 |

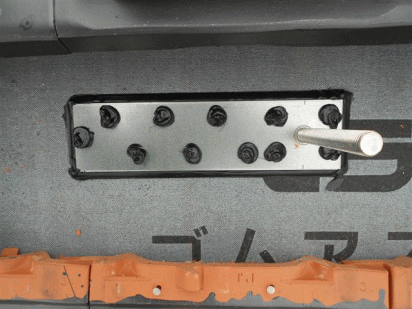

③固定したアンカー金具に雨漏れしないように
変成シリコンで防水処置します。
|
④金具のアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し、
変成シリコンで穴を埋め防水キャップをかぶせ
更に変成シリコンで防水処置を行います。 |
 |
 |

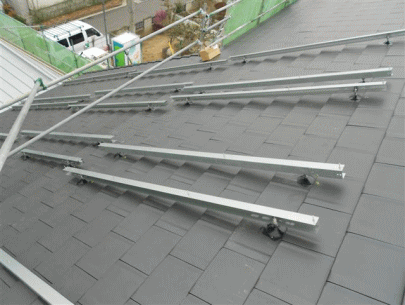

⑤ラックを設置します。ラックの設置が完了したら
上に太陽光パネルを設置していきます。 |

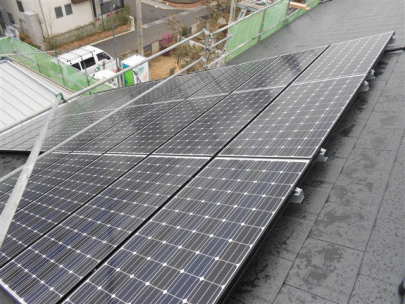

⑥太陽光パネル設置完了。
これで屋根工事完了です。
|
 |
 |

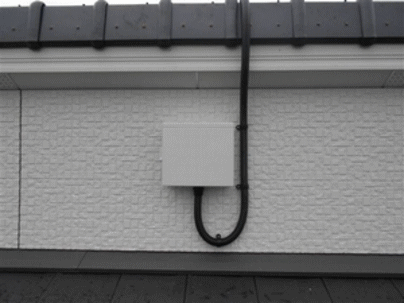

⑦屋根工事を同時進行で、壁面に接続箱を取り
付けます。これで太陽光パネルからのケーブルを
一つにまとめて屋内へ引込みます。 |

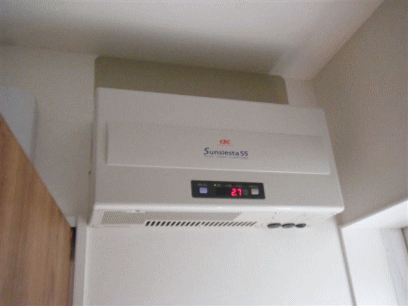

⑧屋内にパワーコンディショナを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |
 |
 |

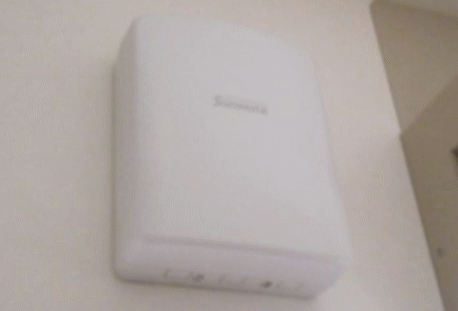

⑨屋内分電盤の近くに発電モニタ用の
無線送信機を設置します。
|
⑩発電モニタです。無線送信機から電波を飛ばし
このモニタから発電電力量・消費電力量・
売電電力量が確認できます。 |
 |
 |

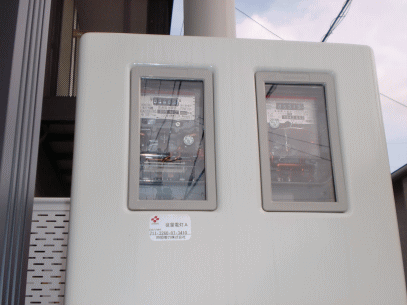

⑪売電・買電メーターを設置します。
|
⑫長州産業 太陽光発電システム
HIT 5.75kw 完成。 |
高松市高松町 T様邸
