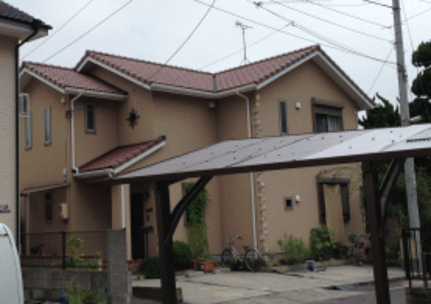

@施工前。 パナソニック HIT 6kwを
東西南の3面に設置します。
|

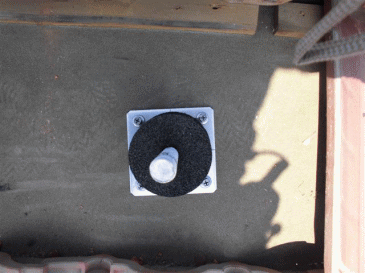

A瓦金具を取付け、瓦を戻した時に隙間ができないようにスポンジ材を入れます。
|
|
|

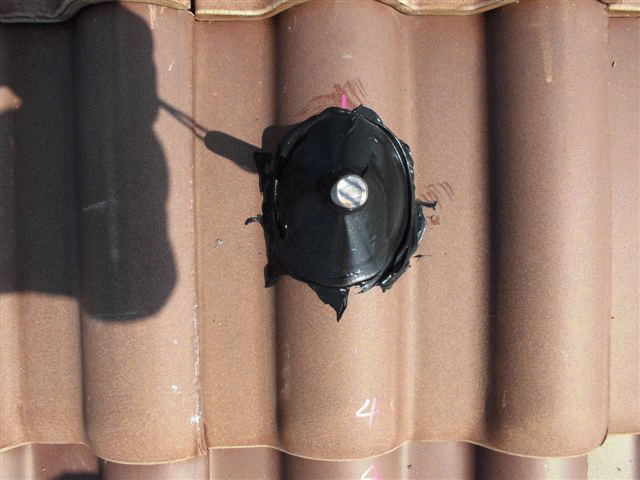

B取付けた金具の上から瓦を戻して
雨水が入らないように防水キャップをして
防水処置をします。 |

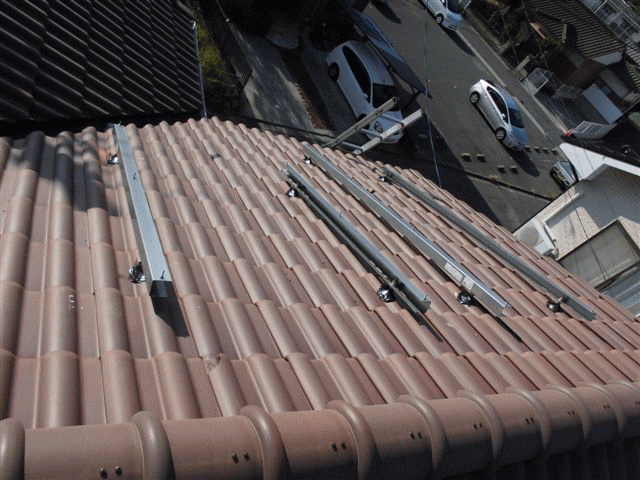

Cラック設置完了。
このラックの上に太陽光パネルを
設置します。 |
|
|

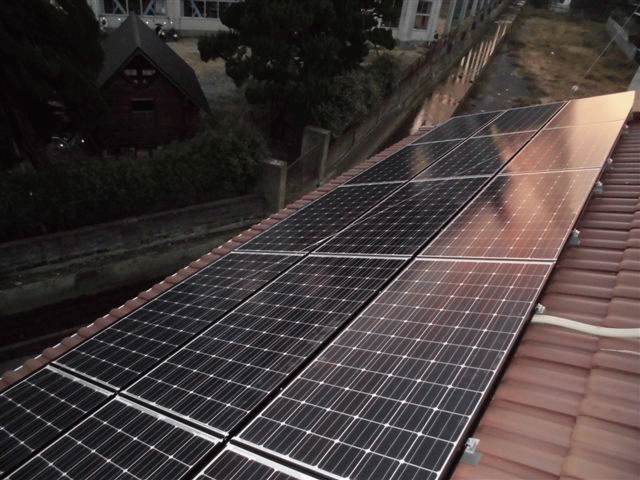

D太陽光パネル設置完了。
|

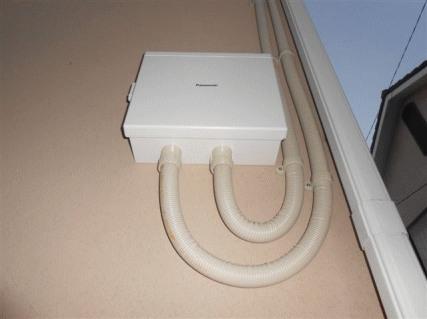

E屋根工事と同時進行で壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |
|
|

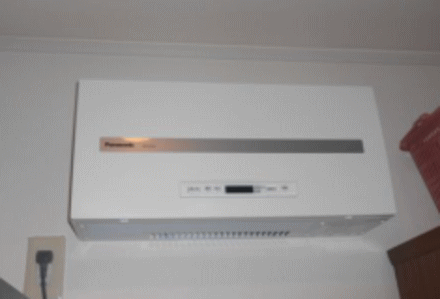

F屋内にパワーコンディショナ−を設置
します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |

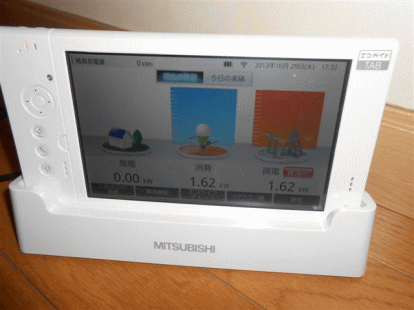

G発電モニタです。送信機から電波を飛ばして
このモニタから発電電力量・消費電力量・
売電電力量が確認できます。 |
|
|

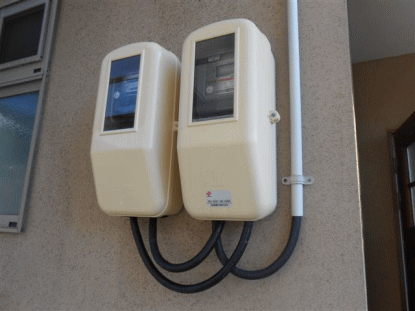

H売電・買電メーターを設置します。
これらのメーターを毎月検針することで
売電・買電金額が決まります。 |

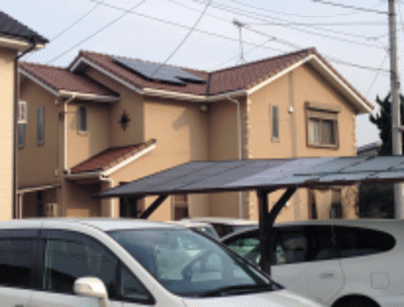

Iパナソニック 太陽光発電システム
HIT 6kw 完成。 西面。
|
|
|
J東面・南面。 |
|
