①施工前。 東芝 単結晶 5kwを南面1面に設置します。
|

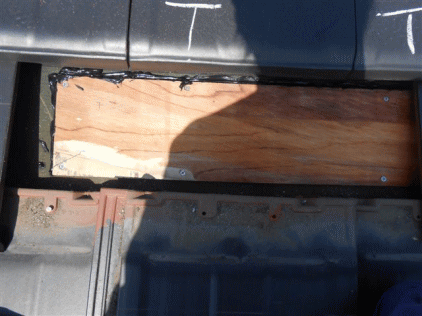

②アンカー金具を固定する為、金具取付け位置の瓦を取り外し、補強板を取付けます。 |
 |
 |

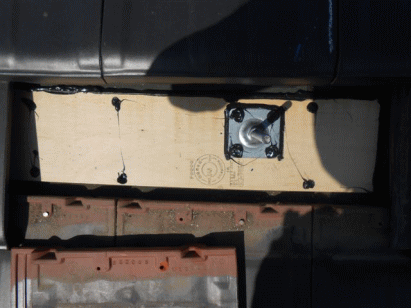

③補強板の上にアンカー金具を固定します。雨漏れしないように周囲を変成シリコンで防水処置していきます。
|

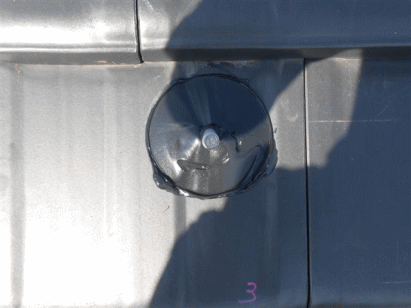

④金具のアンカー部分から瓦が飛び出るようにあらかじめ瓦に穴を空けておき瓦を戻し変成シリコンで穴を埋め防水キャップをかぶせ、更に変成シリコンで防水処置を行います。 |
 |
 |

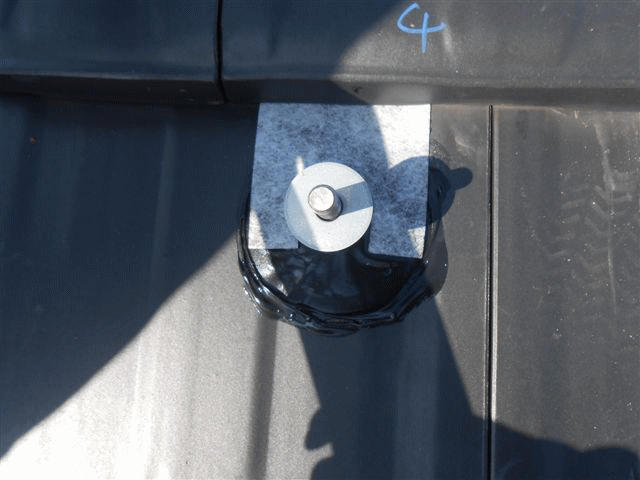

⑤金具個所により、更にシートをかぶせ
防水処置をします。
|

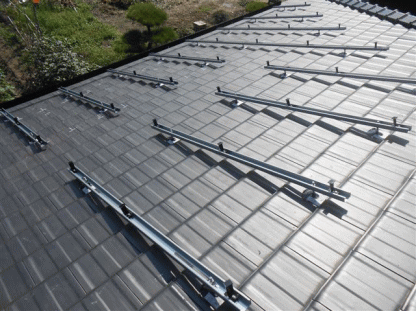

⑥全てのアンカー金具防水処理しラック設置完了。
このラックの上に太陽光パネルを設置していきます。 |
 |
 |

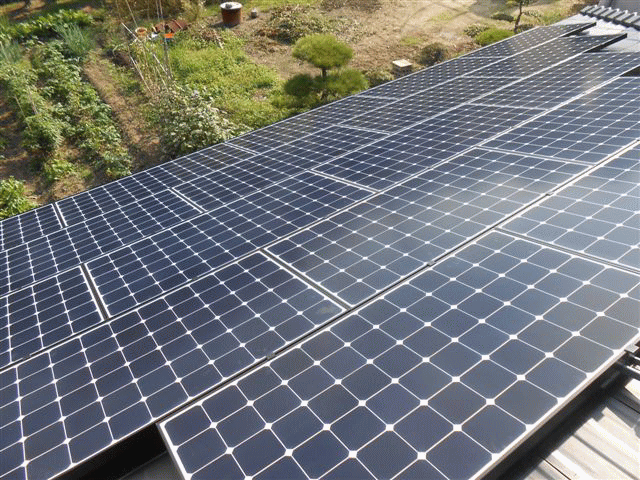

⑦太陽光パネル設置完了。
|

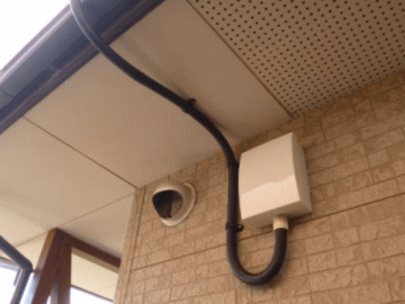

⑧屋根工事と同時進行で壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

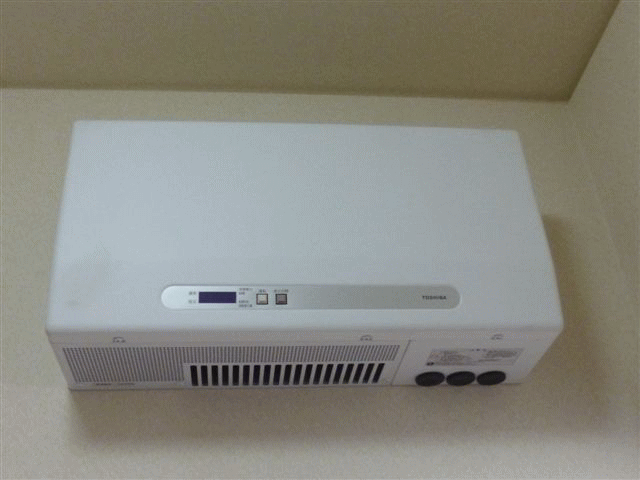

⑨屋内にパワーコンディショナ－を設置
します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |

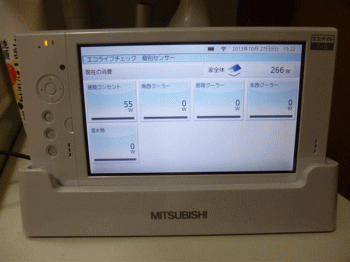

⑩発電モニタです。送信機から電波を飛ばしてこのモニタから発電電力量・消費電力量売電電力量が確認できます。
|
 |
 |

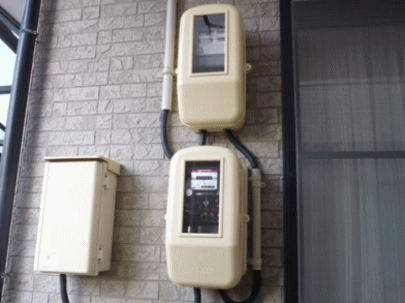

⑪売電・買電メーターを設置します。
|
⑫東芝 太陽光発電システム
単結晶 5kw 完成。 |
