| 【1回目設置】 |
 |
 |

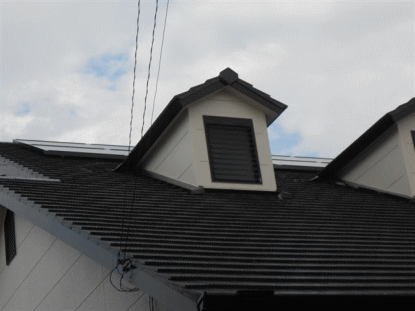

①施工前。 京セラ 多結晶 5.7 kwを
東面・西面の2面に設置します。
|

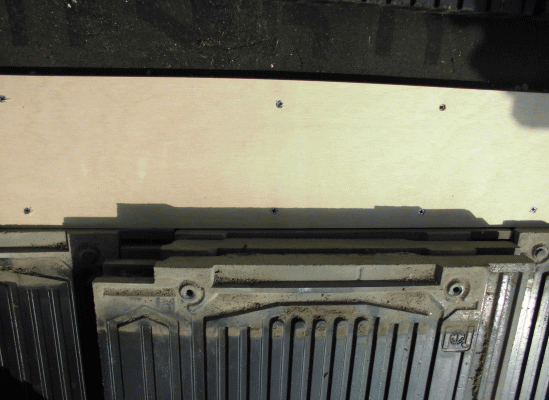

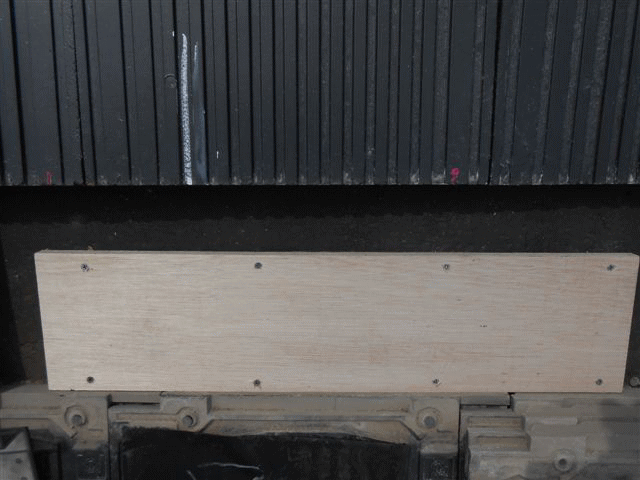

②支持金具を取り付ける為に瓦を取り外し垂木のある場所に補強板を取り付けます。 |
 |
 |

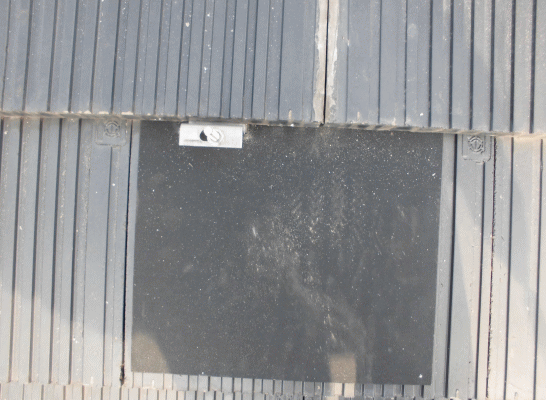

| ③補強板の上に支持金具を取り付けます。 |
④支持金具を取り付けた後、瓦を元に戻します。 |
 |
 |

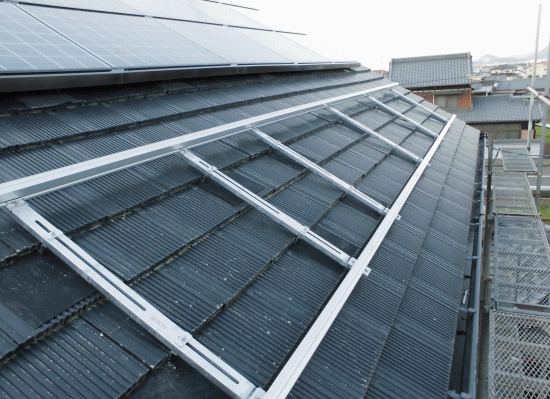

| ⑤支持金具に縦ラックを設置し、その上に横ラックを設置します。 |
⑥縦ラック・横ラック設置完了後、パネルを設置していきます。 |
 |
 |

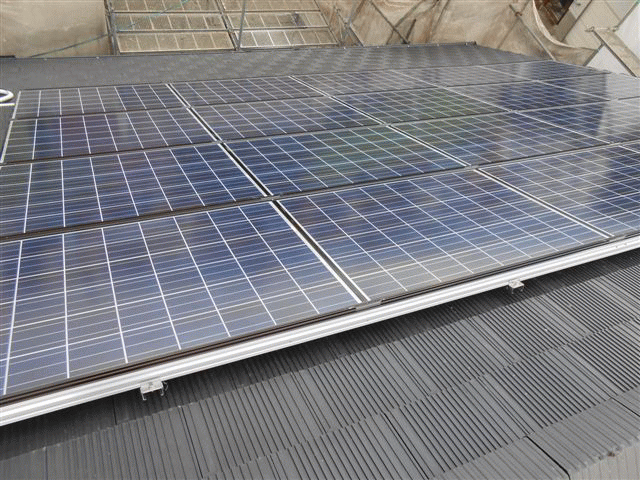

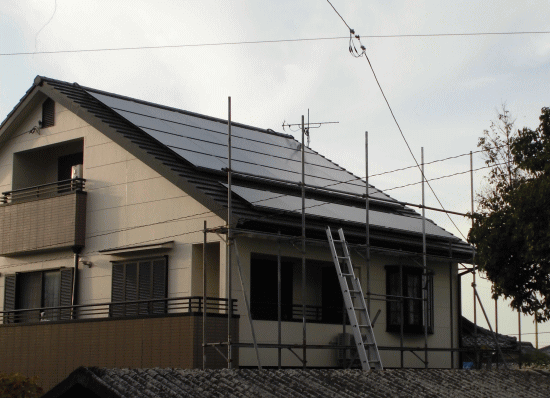

| ⑦太陽光パネル設置完了。 |

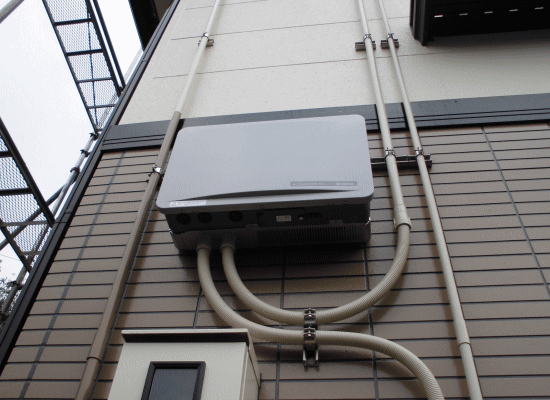

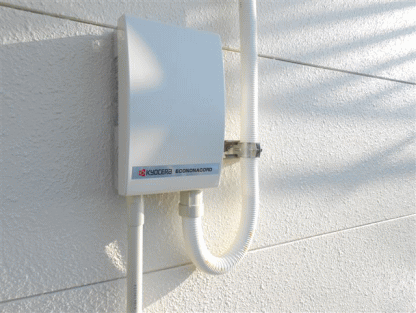

⑧屋根工事を同時進行で、壁面に接続箱を取り付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。
|
 |
 |
| ⑨ 屋内にパワーコンディショナを設置します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |

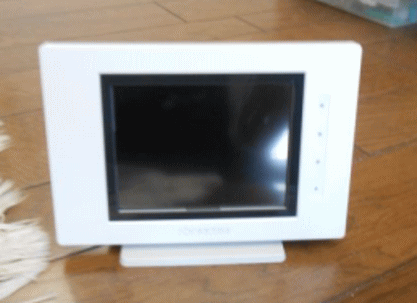

⑩発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。 |
 |
 |

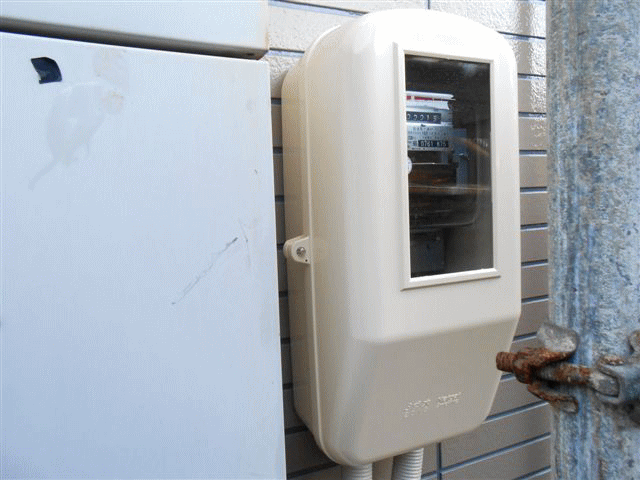

| ⑪売電・買電メーターを設置します。 |

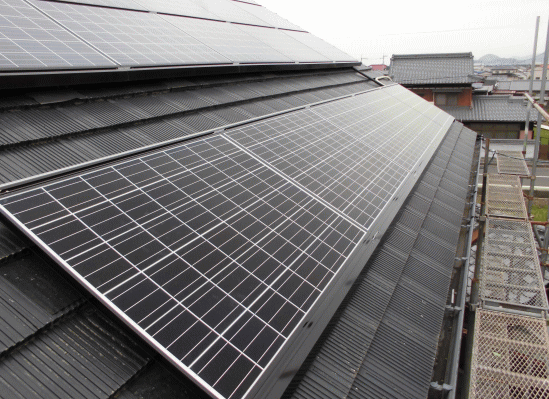

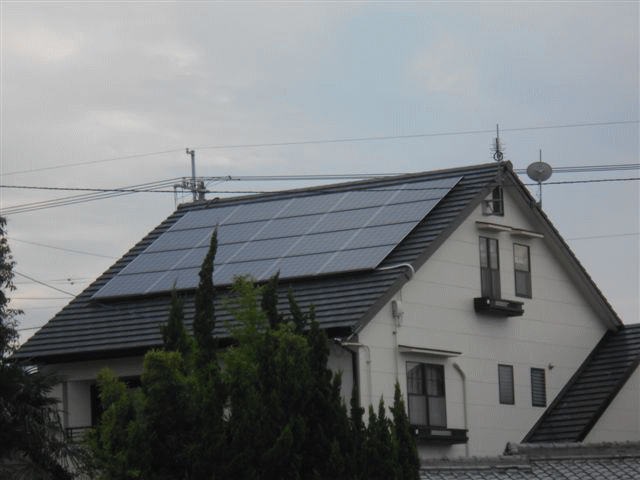

⑫京セラ 太陽光発電システム
多結晶 5.7kw 完成。東面。 |
 |
|

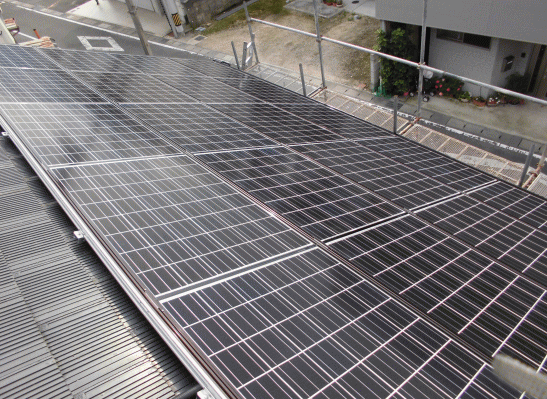

| ⑬西面。 |
|
