①施工前。
長州産業 HIT 3.728kwを南面1面に設置します。 |

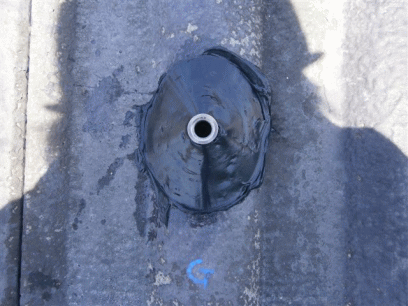

②墨出しした所にアンカー金具を取付けます。
|
 |
 |
③金具のアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し
変成シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
④ラックを設置します。ラックの設置が完了したら上に太陽光パネルを設置していきます。
|
 |
 |

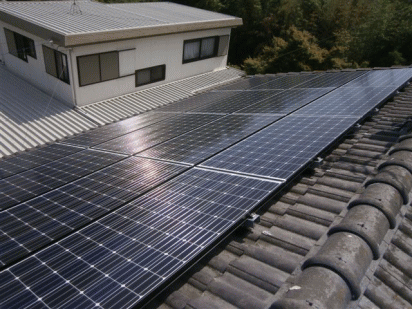

⑤太陽光パネル設置完了。
これで屋根工事完了です。
|

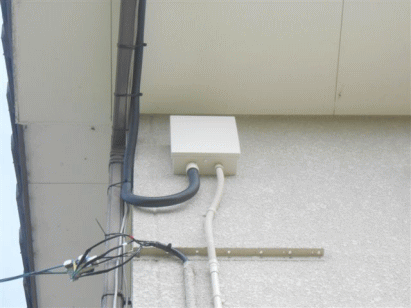

⑥屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
 |
 |

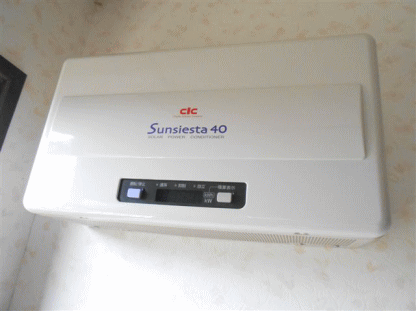

⑦屋内にパワーコンデショナーを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

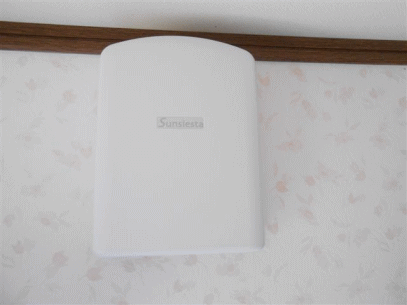

⑧屋内分電盤の近くに発電モニタ用の無線送信機を設置します。
|
 |
 |
⑨発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。 |

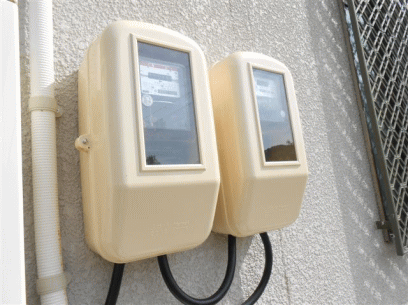

⑩売電・買電メーターを設置します。
|
 |
|

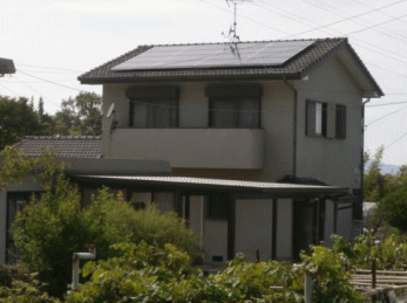

⑪長州産業 太陽光発電システム
HIT 3.728kw 完成。 |
|
高松市三谷町 N様邸
