①施工前。
三菱 単結晶 4.16kwを南面の1面に設置します。 |

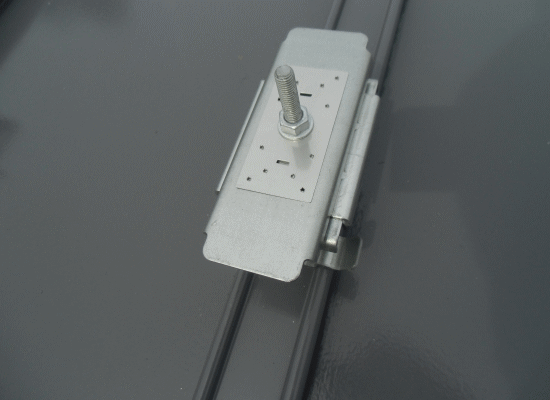

②つかみ金具を屋根に取付けます。
|
 |
 |

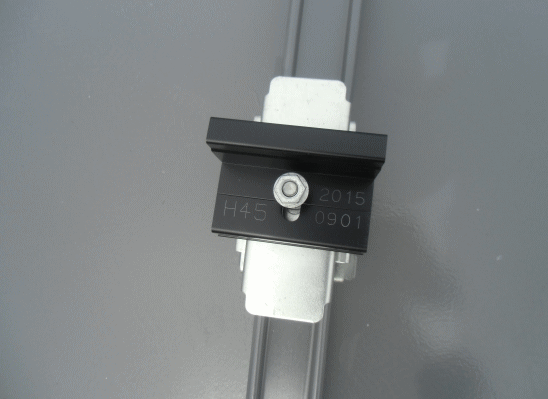

③パネルを固定する金具をつかみ金具に
取付けます。
|

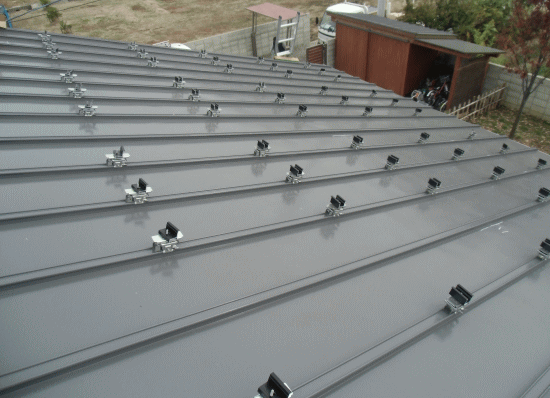

④パネル設置前の様子です。
この上にパネルを設置します。
|
 |
 |

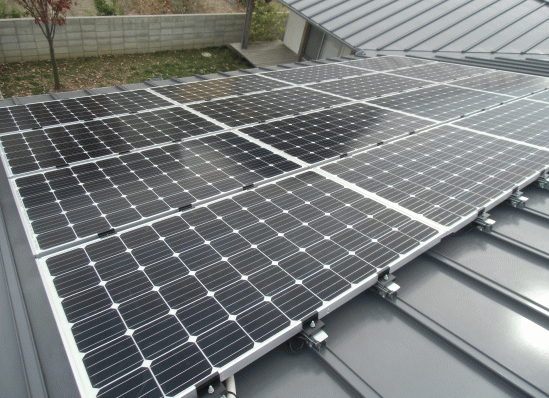

⑤太陽光パネル設置完了。
これで屋根工事完了です。 |

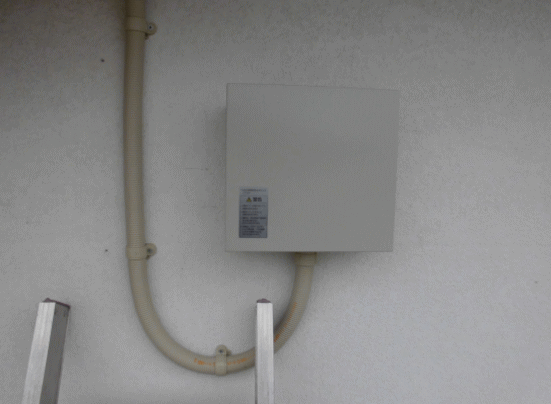

⑥屋根工事を同時進行で、壁面に接続箱を取り
付けます。これで太陽光パネルからのケーブルを
一つにまとめて屋内へ引込みます。
|
 |
 |
⑦屋内にパワーコンディショナーを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

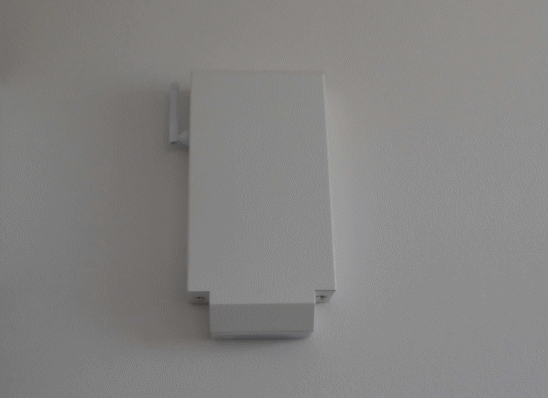

⑧発電用モニタの無線送信機を設置します。
|
 |
 |
⑨発電モニタです。無線送信機から電波を飛ばし
このモニタから発電電力量・消費電力書・
売電電力量が確認できます。
|

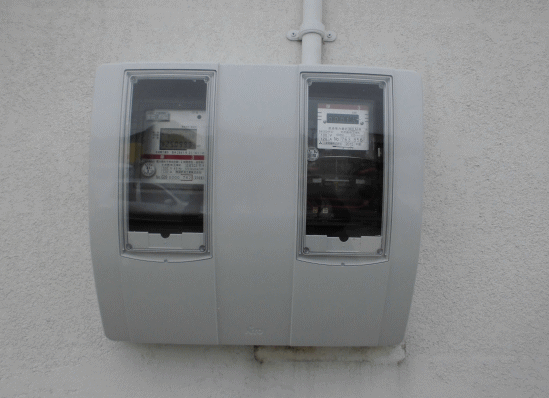

⑩売電・買電メーターを設置します。 |
 |
|
⑪三菱 太陽光発電システム
単結晶 4.16kw 完成。 |
|
