①施工前。
三菱 単結晶 3.488kwを南面の1面に設置します。 |

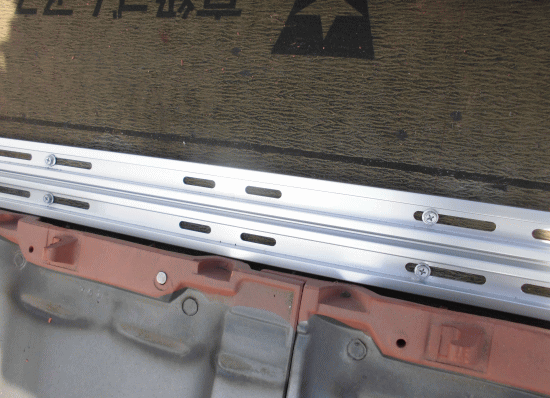

②支持金具取付け位置の瓦を外し、
金具取付け準備をしていきます。
|
 |
 |
③支持金具設置完了。
|

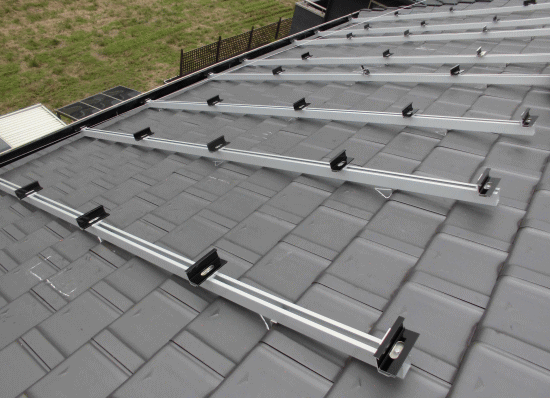

④必要箇所へ同様の作業をしていき瓦を元に
戻します。支持金具の上にラックを取付けて
いきます。ラック取付け完了。
|
 |
 |

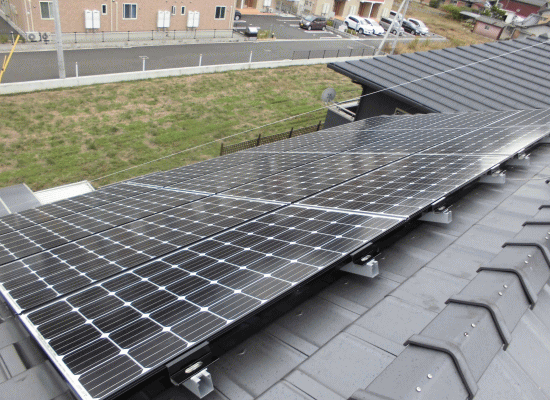

⑤ラックの上にパネルを設置します。
パネル設置完了。 |
⑥屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。
|
 |
 |

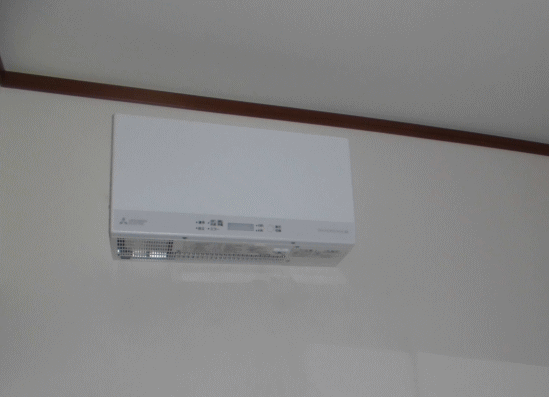

⑦屋内にパワーコンディショナーを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

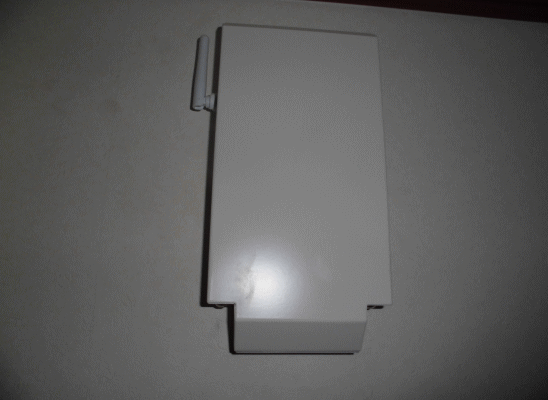

⑧発電用モニタの無線送信機を設置します。
|
 |
 |

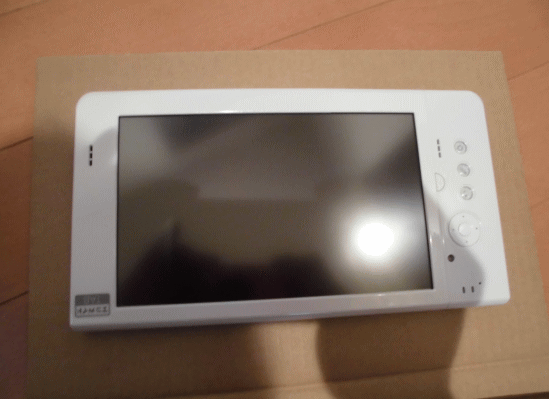

⑨発電モニタです。無線送信機から電波を飛ばし
このモニタから発電電力量・消費電力書・
売電電力量が確認できます。 |
⑩売電・買電メーターを設置します。
|
 |
|
⑪三菱 太陽光発電システム
単結晶 3.488kw 完成。
|
|
