①施工前。 三菱 単結晶 6.104kwを東面・西面の
2面に設置します。 |
②支持金具取付け位置の瓦を外し、
金具取付け準備をしていきます。
|
 |
 |
③支持金具設置完了。
|
④瓦を元に戻して必要箇所へ同様の作業を して、
支持金具の上にラックを取付けていきます。
|
 |
 |
⑤ラック取付け完了したらパネルを設置します。
パネル設置完了。 |

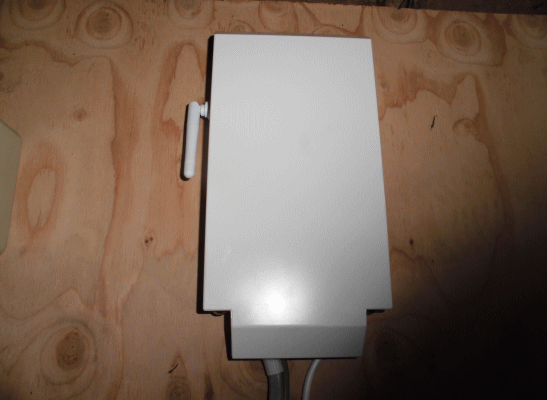

⑥屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。
|
 |
 |

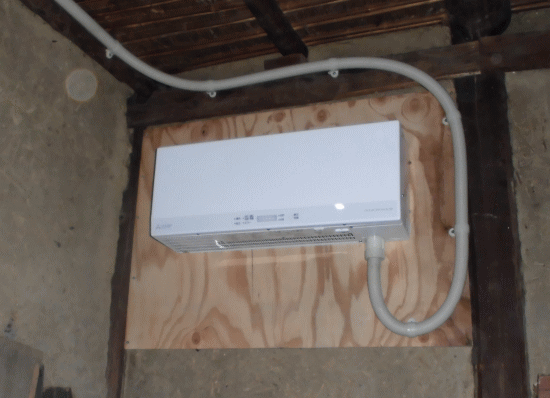

⑦屋内にパワーコンディショナーを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |
⑧発電用モニタの無線送信機を設置します。
|
 |
 |
⑨発電モニタです。無線送信機から電波を飛ばし
このモニタから発電電力量・消費電力書・
売電電力量が確認できます。
|
⑩売電・買電メーターを設置します。
|
 |
 |

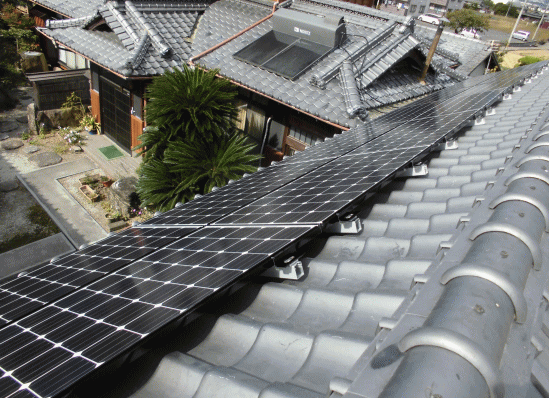

⑪三菱 太陽光発電システム
単結晶 6.104kw 完成。 西面。
|
⑫東面。 |
