①施工前。長州産業 単結晶 4.92kwを
南面1面に設置します。 |

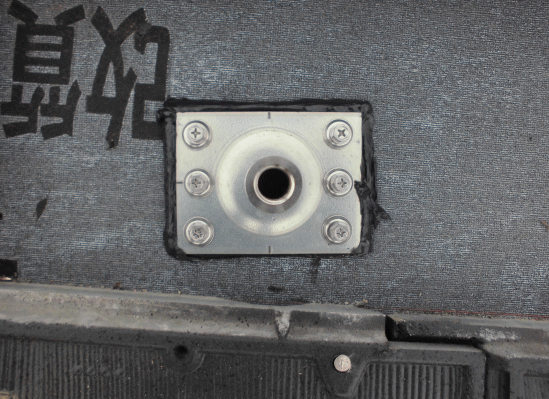

②アンカー金具取付け位置の瓦を取り外し、
補強板を取付けます。補強板の上に
アンカー金具 を固定し雨漏れしないように
周囲を変成シリコンで 防水処置していきます。 |
 |
 |

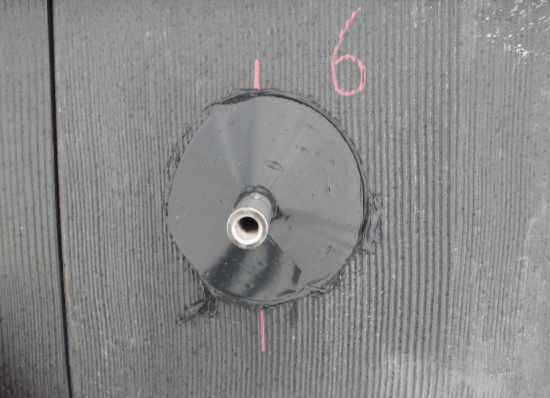

③金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
④ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを
設置していきます。 |
 |
 |
⑤太陽光パネル設置完了。
これで屋根工事完了です。 |

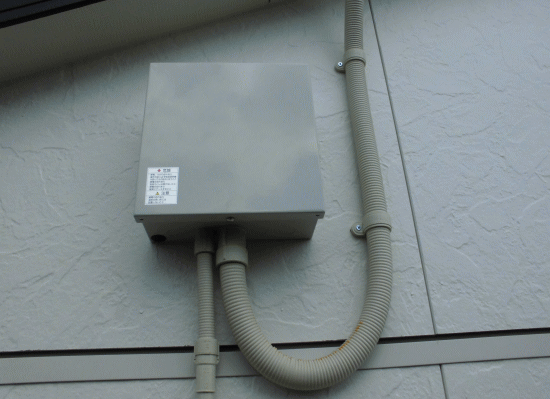

⑥屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。
|
 |
 |

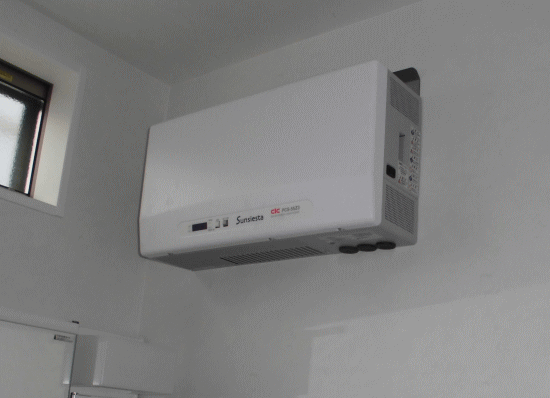

⑦屋内にパワーコンディショナ－を設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |

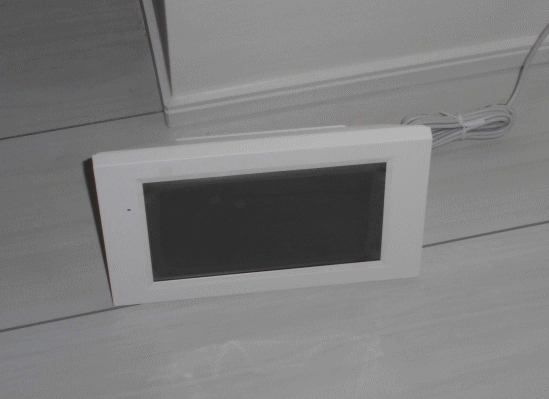

⑧発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が
確認できます。 |
 |
 |
⑨売電・買電メーターを設置します。
|

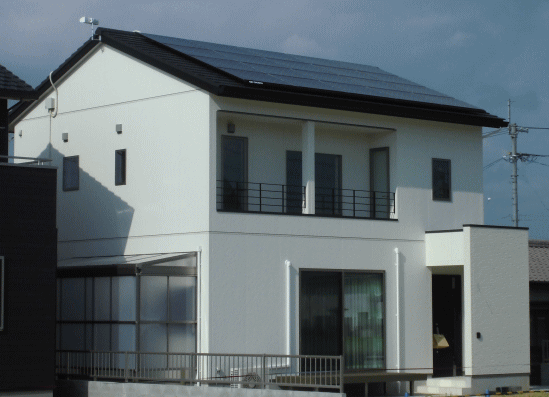

⑩長州産業 太陽光発電システム
単結晶 4.92kw 完成。
|
木田郡三木町 U様邸
