【1回目設置】 |
|
|
@施工前。長州産業 HIT 4.66kwを南面に
設置します。 |

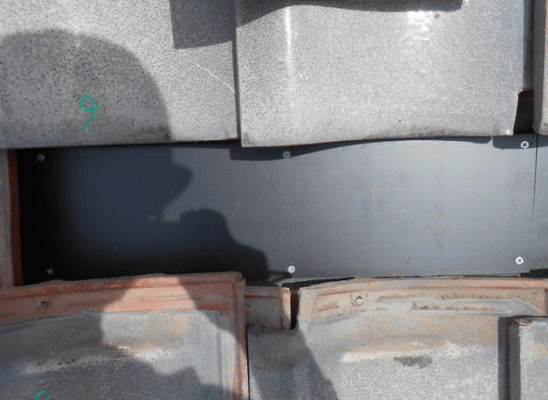

Aアンカー金具を固定するため、金具取付け位置の
瓦を取り外し補強板を取付けます。 |
|
|

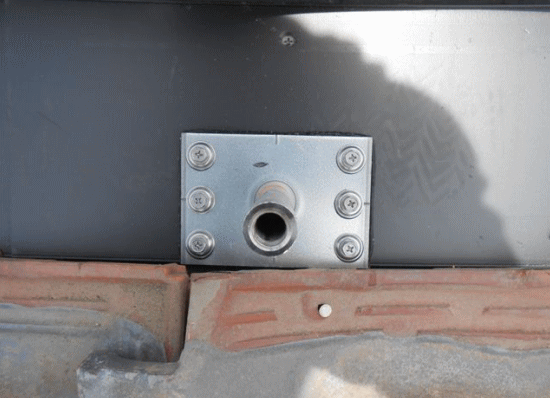

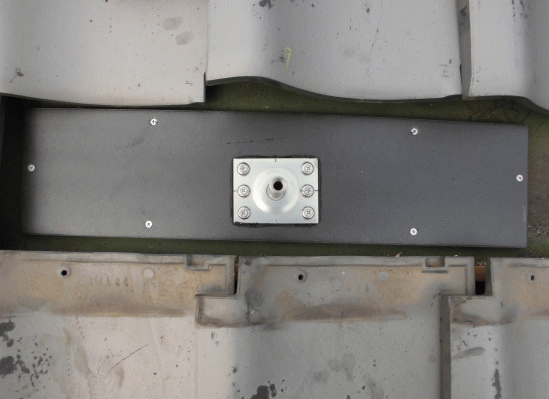

B補強板の上にアンカー金具を固定し雨漏れ
しないように周囲を変成シリコンで防水処置を
していきます。
|

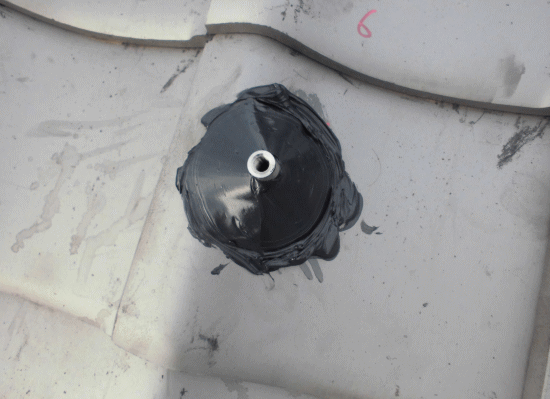

C金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し
変成シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
|
|
Dラックを設置します。ラックの設置が完了したら
上に太陽光パネルを設置していきます。
|

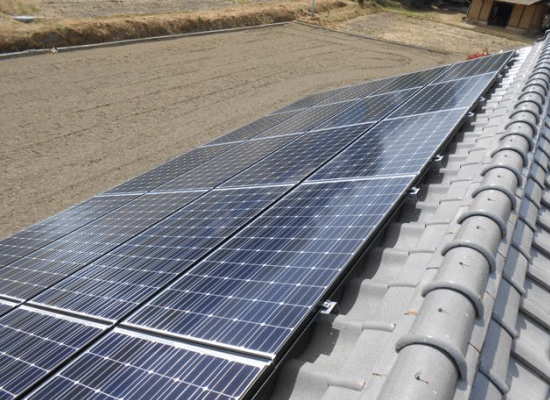

E太陽光パネル設置完了。
これで屋根工事完了です。
|
|
|

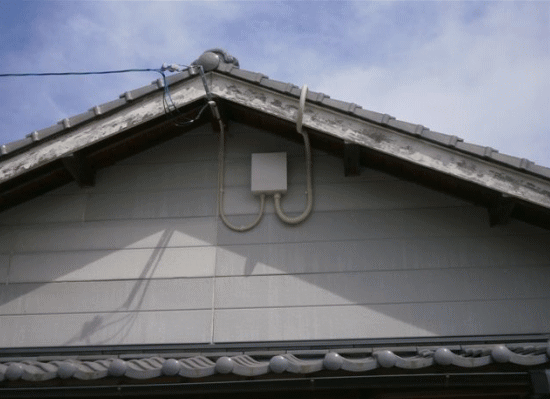

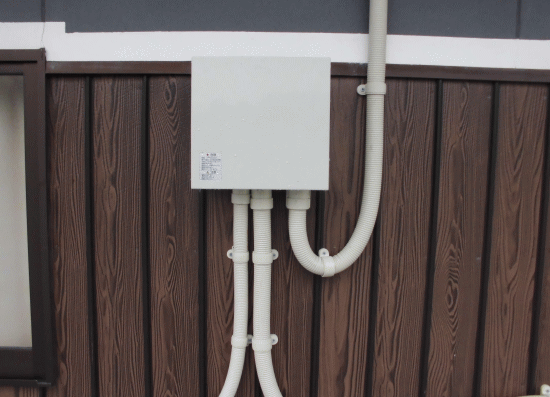

F屋根工事と同時進行で、壁面に接続箱を取付け
ます。これで太陽光パネルからのケーブルを
一つにまとめて屋内へ引込みます。 |

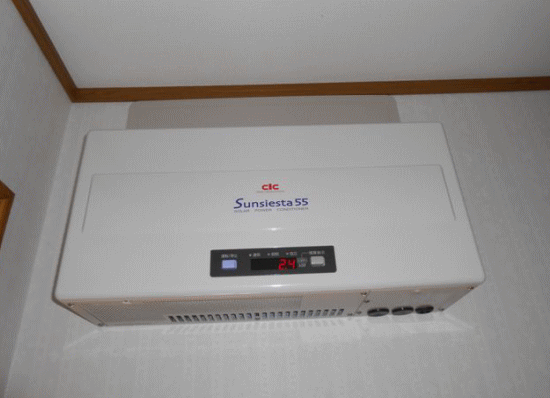

G屋内にパワーコンディショナ−を設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |
|
|

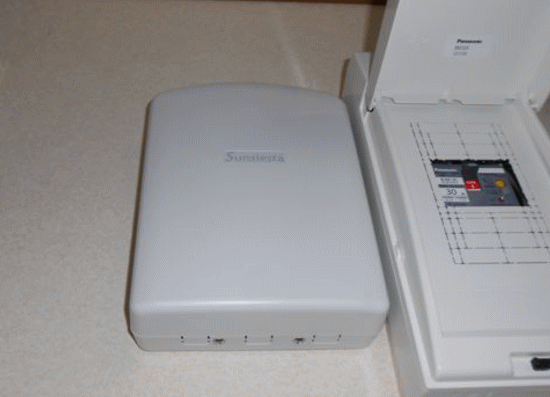

H屋内分電盤の近くに発電用モニタの
無線送信機を設置します。
|

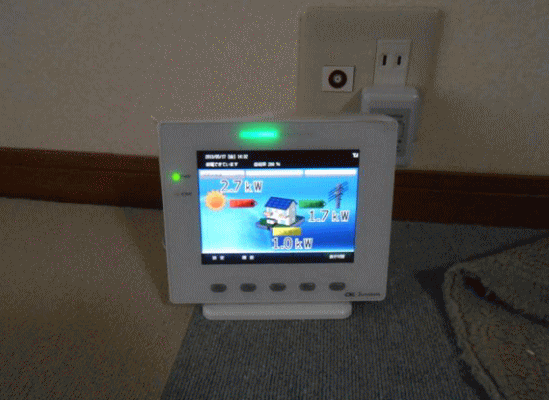

I発電モニタです。無線送信機から電波を飛ばし、
このモニタから発電電力量・消費電力量・
売電電力量が確認できます。
|
|
|
J売電・買電メーターを設置します。
|

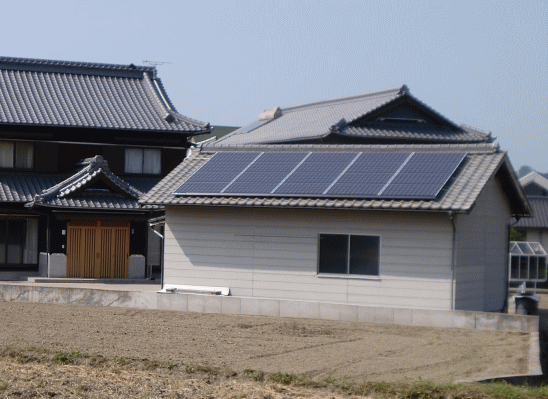

K長州産業
太陽光発電システムHIT 4.66kw 完成。 |
