| 【1回目設置】 |
 |
 |
| ①施工前。 パナソニック HIT5.592kwを南南西・東南東の2面に設置します。 |

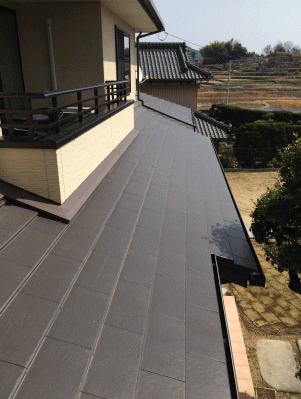

②施工前の南南西。
|
 |
 |

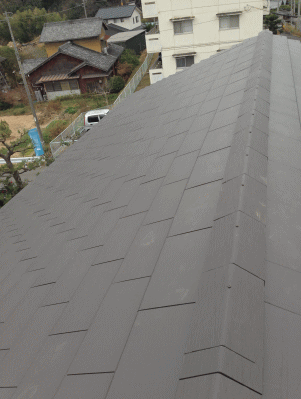

| ③施工前の東南東。 |

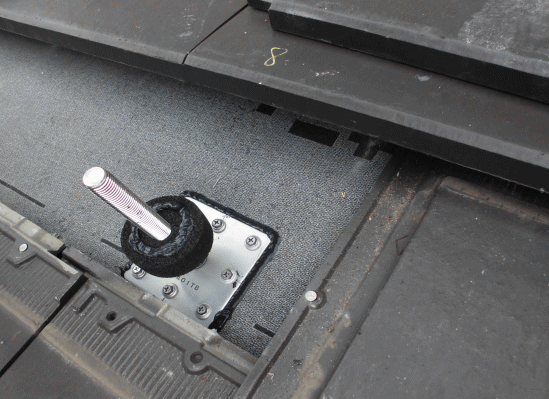

④瓦金具を取付け、瓦を戻した時に隙間
ができないようにスポンジを入れます。 |
 |
 |

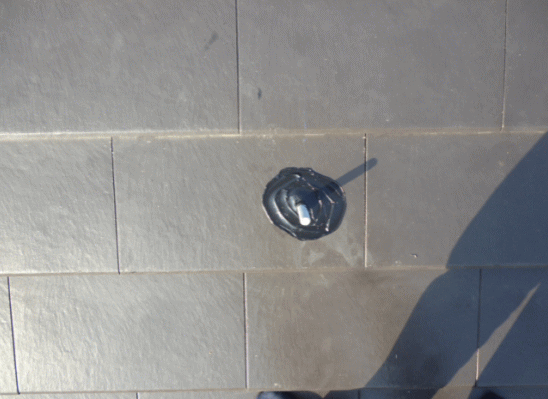

⑤取付けた金具の上から瓦を戻して
雨水が入らないように防水キャップをして
防水処置をします。
|

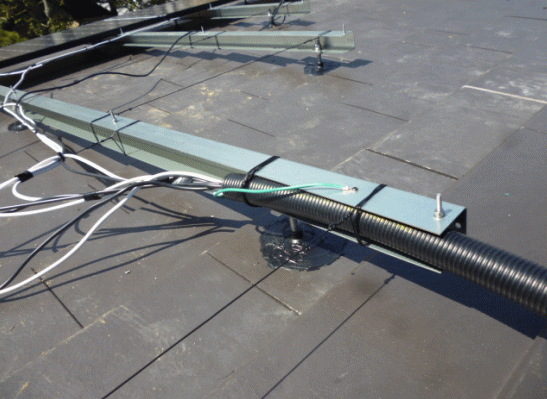

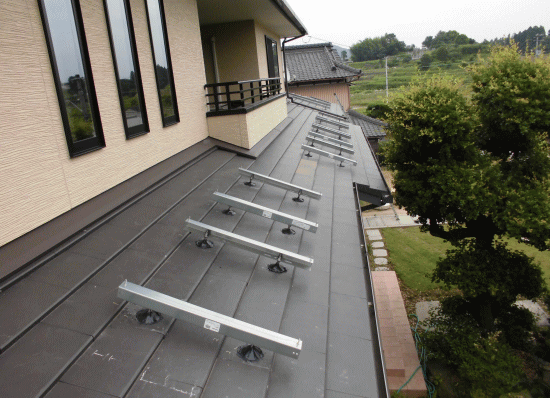

⑥ラックを設置します。ラックの設置が
完了したら上に太陽光パネルを設置していきます。
|
 |
 |

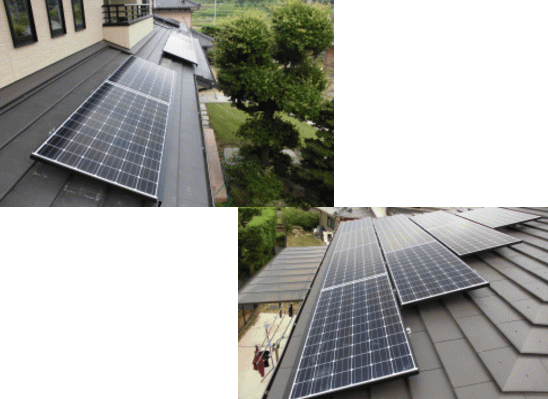

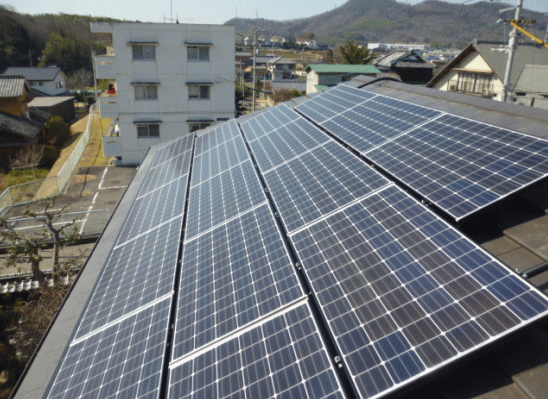

⑦太陽光パネル設置完了。南南西。
|
⑧東南東。
|
 |
 |

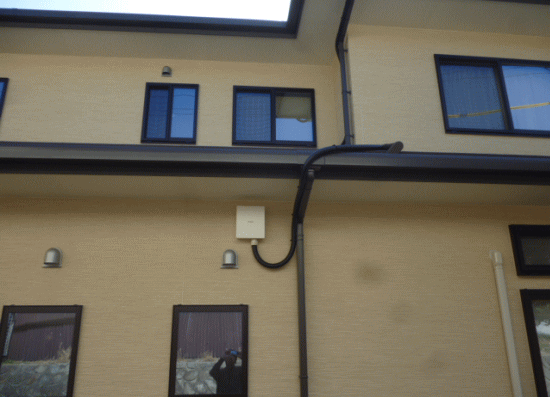

| ⑨屋根工事と同時進行で壁面に接続箱を取付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |

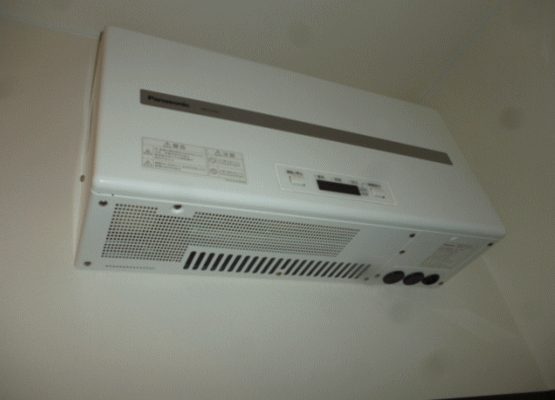

⑩屋内にパワーコンディショナ－を設置
します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |
 |
 |

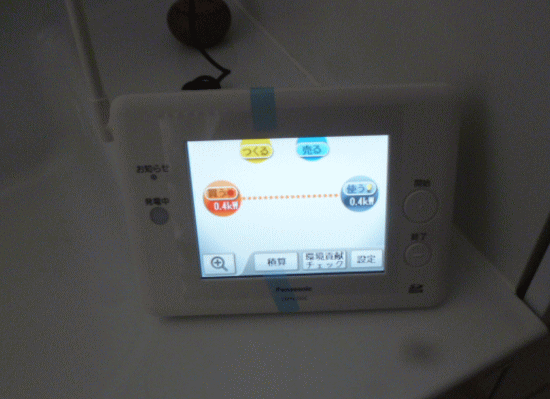

| ⑪発電モニタです。送信機から電波を飛ばしてこのモニタから発電電力量・消費電力量売電電力量が確認できます。 |

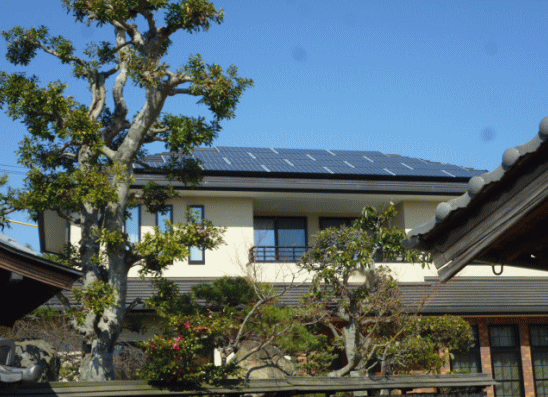

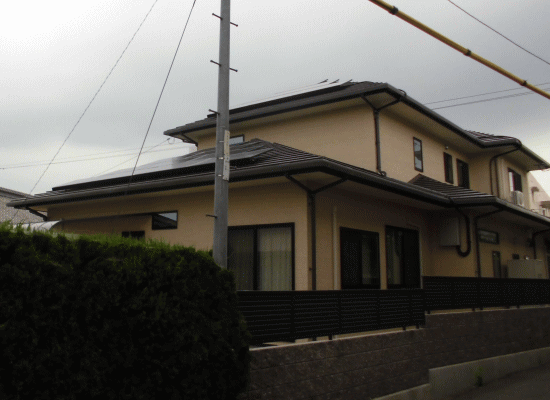

⑫パナソニック 太陽光発電システム
HIT 5.592kw 完成。南南西。 |
 |
|

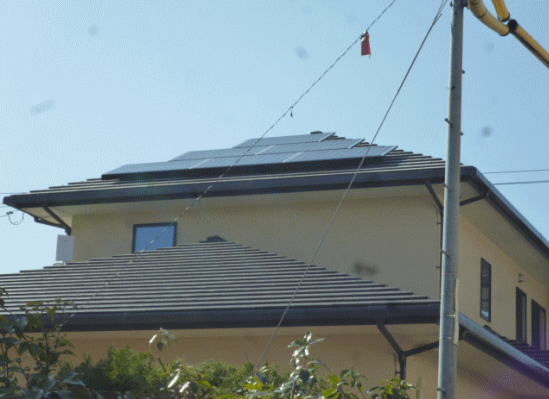

| ⑬東南東。 |
|
