| 【増 設】 |
 |
 |
①施工前。
三菱 単結晶 3.924kwを南面の3面に設置します。 |
②支持金具取付け位置の瓦を外し、
金具取付け準備をしていきます。
|
 |
 |

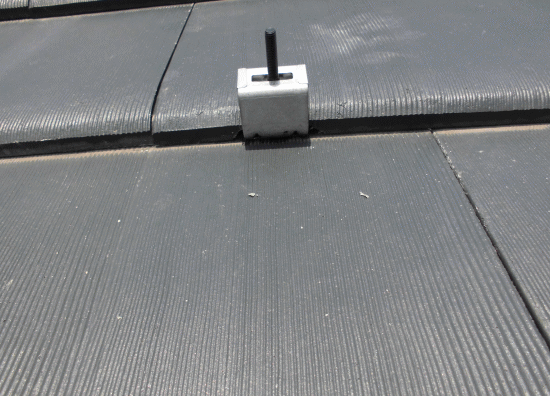

③支持金具設置完了。
|
④瓦を元に戻していきます。
必要箇所へ同様の作業をしていき、
支持金具の上にラックを取付けていきます。
|
 |
 |

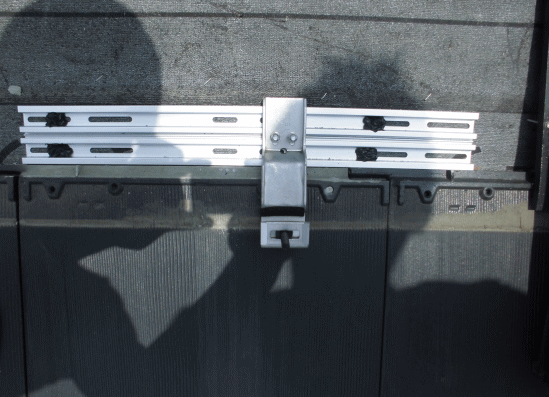

⑤ラック取付け完了。
この上にパネルを設置します。 |
⑥パネル設置完了。
|
 |
 |
⑦屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |

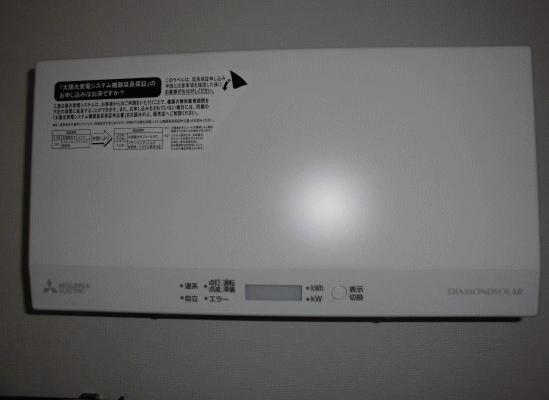

⑧屋内にパワーコンディショナーを設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。
|
 |
 |
⑨発電用モニタの無線送信機を設置します。
|

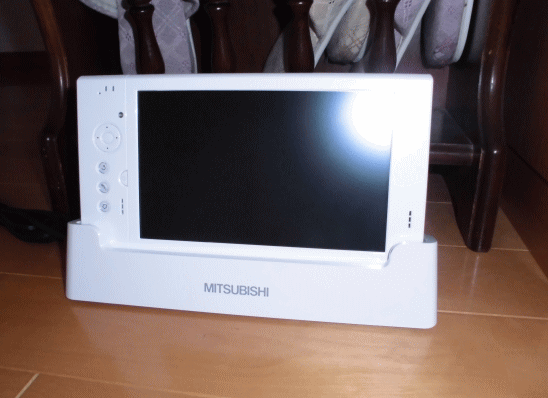

⑩発電モニタです。
無線送信機から電波を飛ばして、このモニタから
発電電力量・消費電力量・売電電力量が確認できます。
|
 |
|

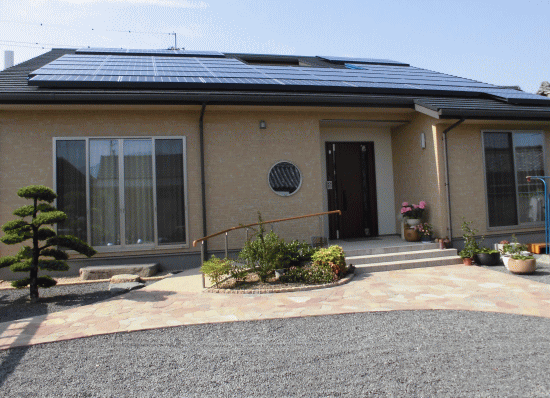

⑪三菱 太陽光発電システム単結晶 3.924kw
完成。
合計設置容量 11.334kw。 |
|
