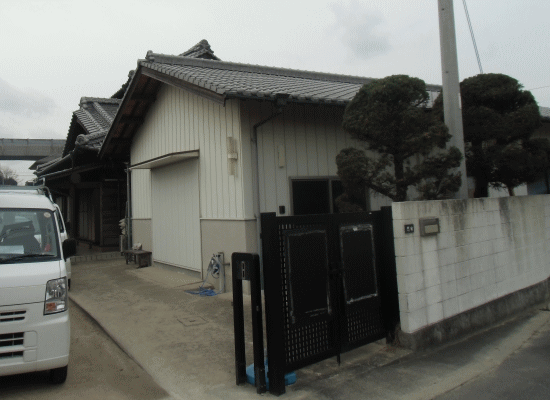

①施工前。長州産業 HIT9.76kwを東・西の2面
に設置します。 |
②アンカー金具を固定するため、金具取付け
位置の瓦を取り外し補強板を取付けます。 |
 |
 |
③補強板の上にアンカー金具を固定し
雨漏れしないように周囲を変成シリコンで
防水処置していきます。
|

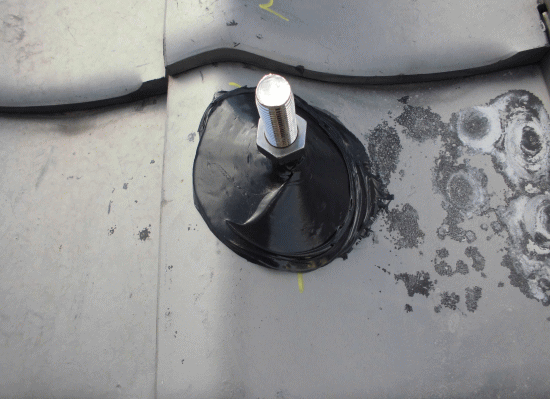

④金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
 |
 |
⑤ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを設置していきます。
|

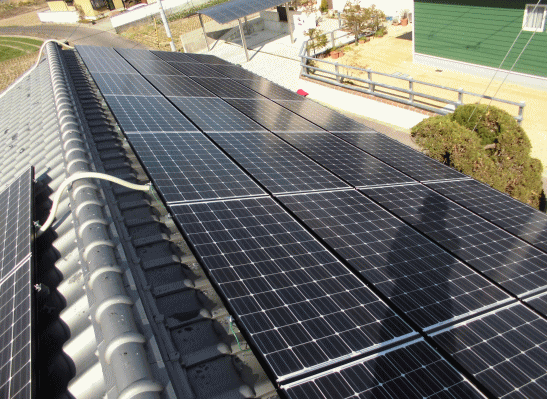

⑥太陽光パネル設置完了。
これで屋根工事完了です。
|
 |
 |
⑦屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |

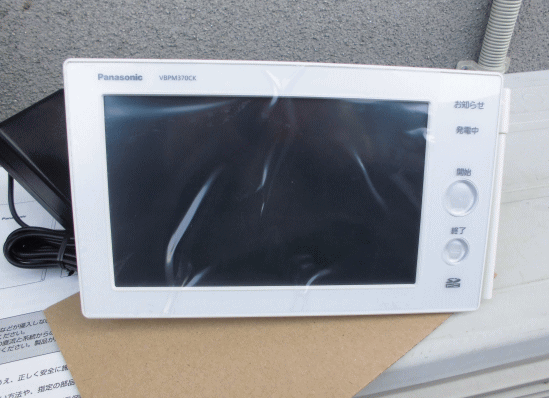

⑧発電モニタです。無線送信機から電波を
飛ばして、このモニタから発電電力量・
消費電力量・売電電力量が確認できます。 |
 |
 |
⑨売電・買電メーターを設置します。
|

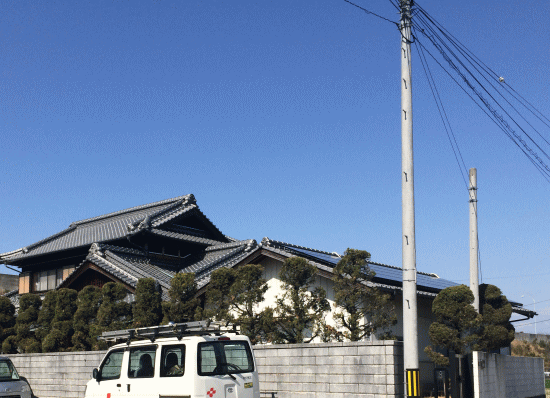

⑩ 長州産業 太陽光発電システム
HIT 9.76kw 完成。
|
坂出市川津町 K様邸
