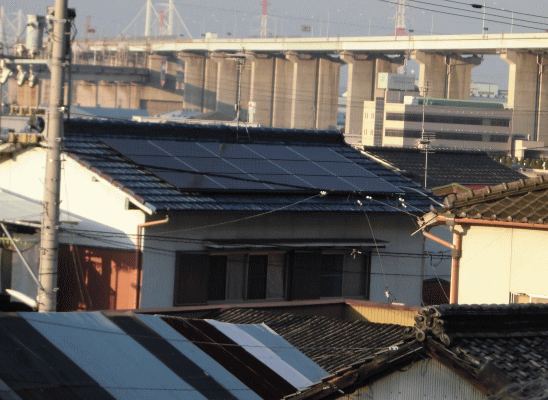

@施工前。長州産業 HIT3.66kwを南面に設置します。 |

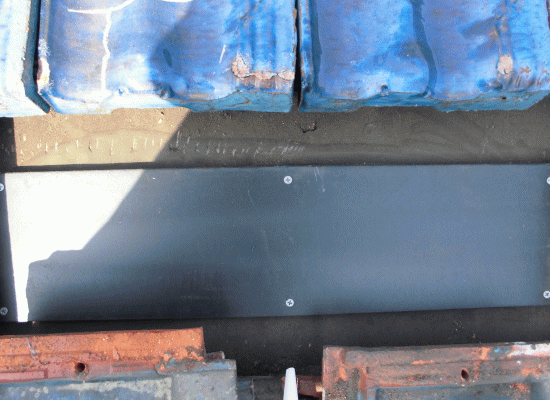

Aアンカー金具を固定するため、金具取付け
位置の瓦を取り外し補強板を取付けます。 |
|
|

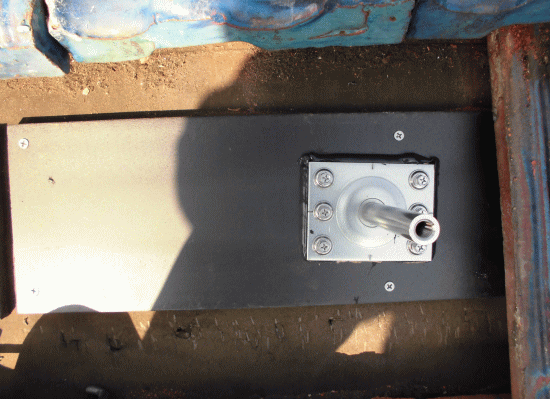

B補強板の上にアンカー金具を固定し
雨漏れしないように周囲を変成シリコンで
防水処置していきます。
|

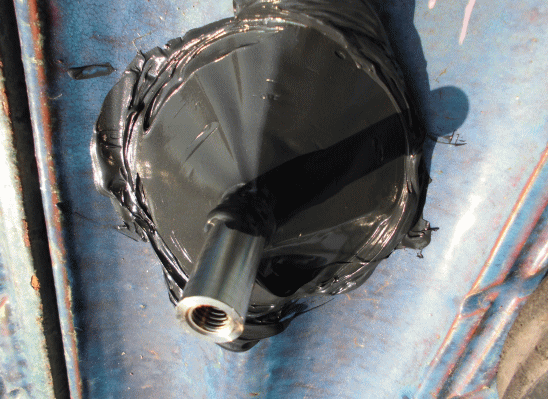

C金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
|
|

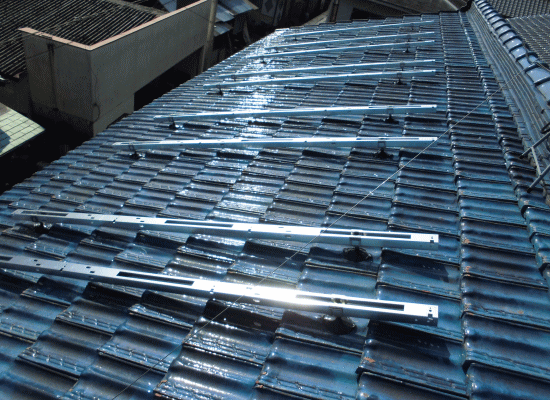

Dラックを設置します。ラックの設置が完了したら
上に太陽光パネルを設置していきます。
|
E太陽光パネル設置完了。
これで屋根工事完了です。
|
|
|
F屋根工事と同時進行で、接続箱を取付けます。
これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |
G屋内にパワーコンディショナ−を設置します。
太陽光パネルで発電した直流の電気を屋内で
使用できるように交流に変換します。 |
|
|
H屋内分電盤の近くに発電用モニタの
無線送信機を設置します。
|

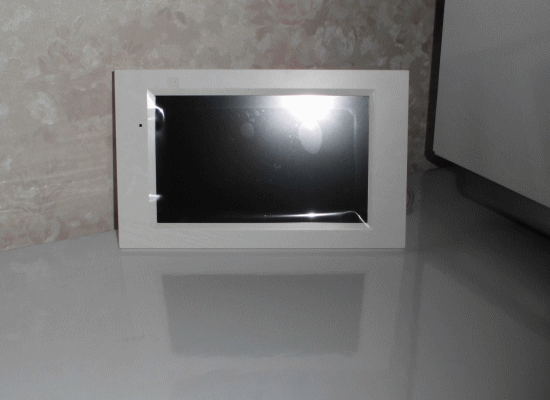

I発電モニタです。無線送信機から電波を
飛ばして、このモニタから発電電力量・
消費電力量・売電電力量が確認できます。
|
|
|
J売電・買電メーターを設置します。
|

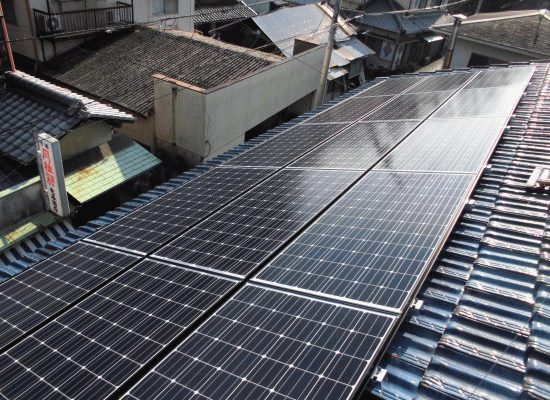

K長州産業 太陽光発電システム
HIT 3.66kw 完成。 |
