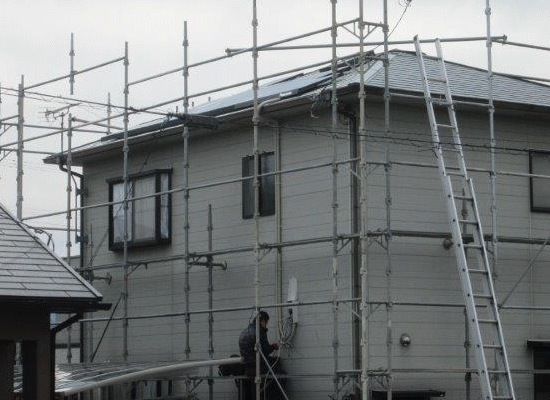

@施工前。 パナソニック HIT4.496kwを
南と東の2面に設置します。 |

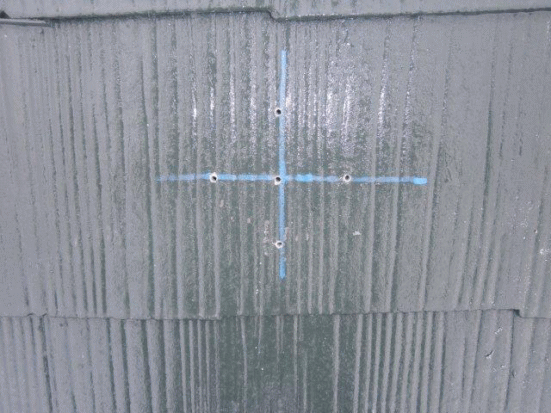

Aスレート金具を取付ける為にビスの下穴を空けていきます。
|
|
|
B雨水が入らないように防水処置をします。 |

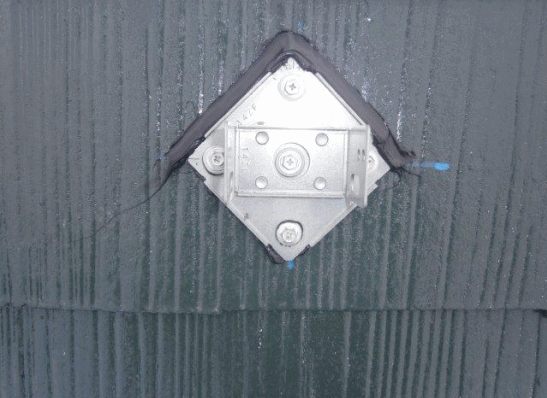

Cスレート金具を取付け完了。
|
|
|

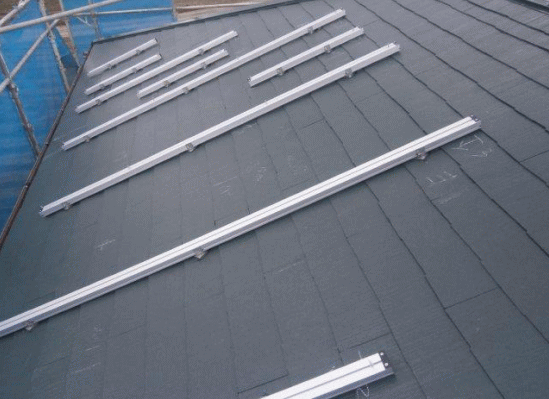

Dラック設置完了。このラックの上に
太陽光パネルを設置します。
|

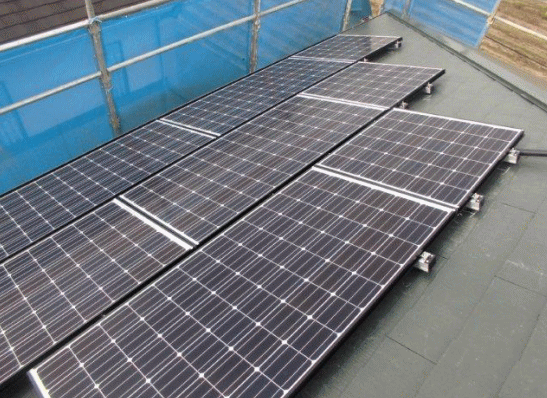

E太陽光パネル設置完了。
|
|
|

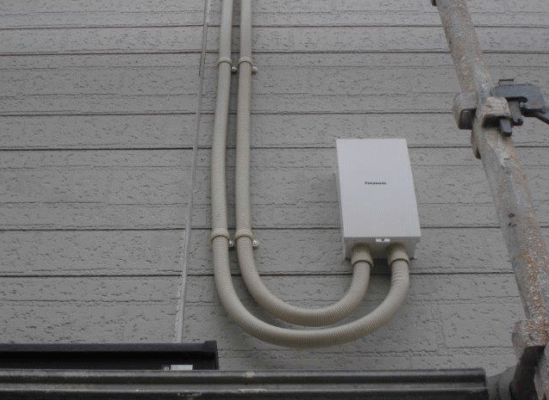

F屋根工事と同時進行で壁面に接続箱を取付けます。これで太陽光パネルからのケーブルを一つにまとめて屋内へ引込みます。 |

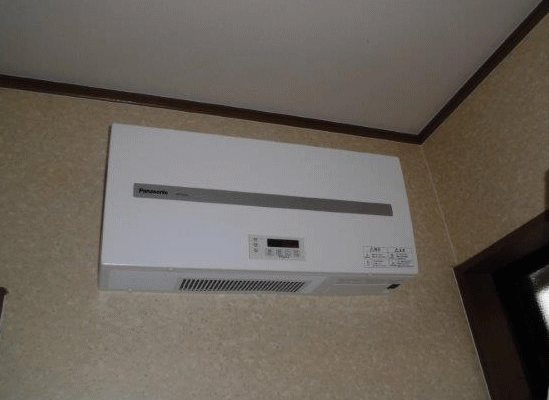

G屋内にパワーコンディショナ−を設置します。太陽光パネルで発電した直流の電気を屋内で使用できるように交流に変換します。 |
|
|

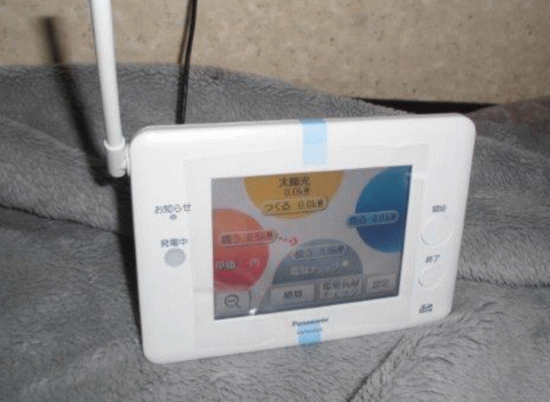

H発電モニタです。送信機から電波を飛ばしてこのモニタから発電電力量・消費電力量・売電電力量が確認できます。 |
I売電・買電メーターを設置します。
|
|
|
Jパナソニック 太陽光発電システム
HIT 4.496kw 完成。 |
|
