①施工前。長州産業 HIT 12.2kwを屋根の南面に
2面とカーポートに設置します。 |

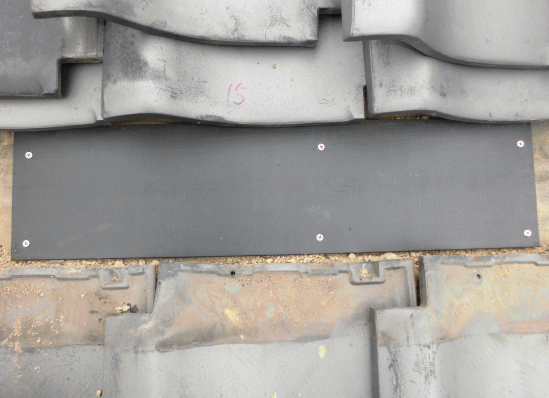

②アンカー金具を固定する為、金具取付け位置の
瓦を取り外し、補強板を取付けます。 |
 |
 |
③補強板の上にアンカー金具を固定し雨漏れ
しないように周囲を変成シリコンで防水処置して
いきます。 |
④金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し
変成シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
 |
 |

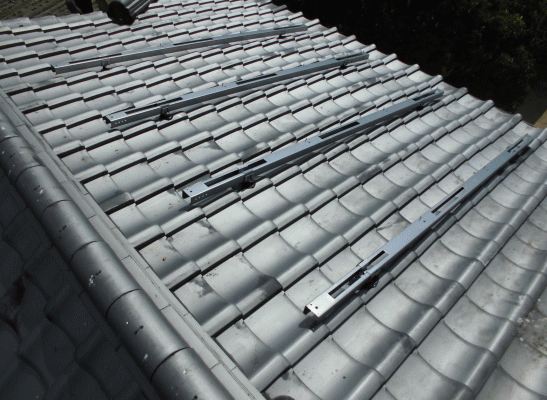

⑤ラックを設置します。ラックの設置が完了したら
上に太陽光パネルを設置していきます。 |

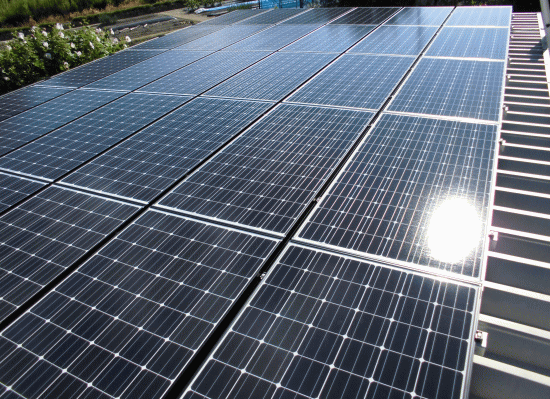

⑥太陽光パネル設置完了。
これで屋根工事完了です。 |
 |
 |
| ⑦施工前。カーポート。 |
⑧墨出ししたところにアンカー金具を取り付けます。
固定したアンカー金具に雨漏れしないように
変成シリコンで防水処置します。 |
 |
 |

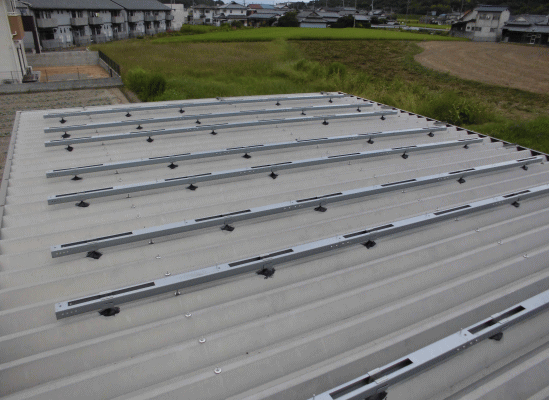

| ⑨金具取付けたらラックを設置します。 |

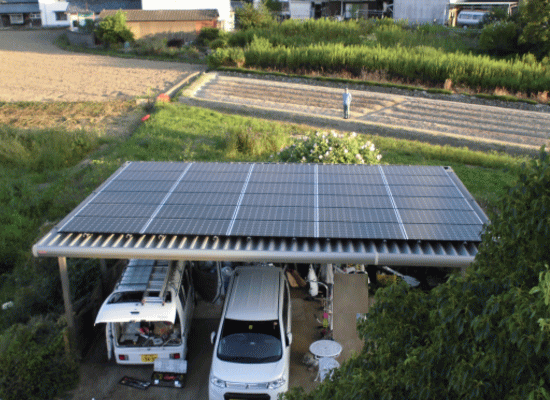

⑩カーポートの太陽光パネル設置完了。 |
 |
 |

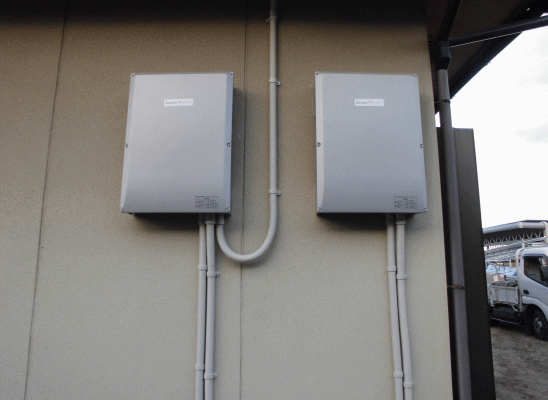

⑪屋根工事と同時進行で、壁面に接続箱を
取り付けます。 |
⑫売電・買電メーターを設置します。 |
 |
 |
⑬長州産業 太陽光発電システム HIT 12.2kw
完成。 屋根。 |
⑭カーポート。 |
善通寺市吉原町 A様邸
