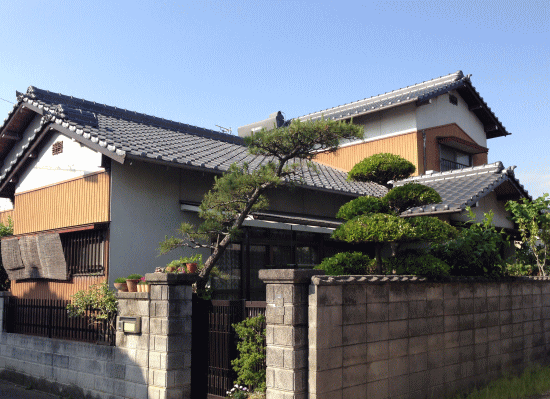

①施工前。長州産業 HIT 6.344kwを南面に2面
東面に1面、計3面に設置します。 |

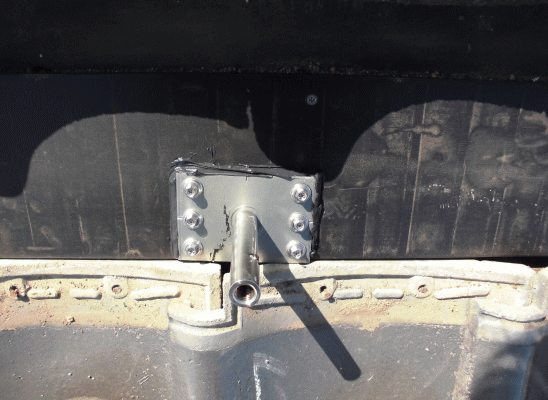

②アンカー金具を固定するため、金具取付け
位置の瓦を取り外し補強板を取付けます。 |
 |
 |
③補強板の上にアンカー金具を固定し
雨漏れしないように周囲を変成シリコンで
防水処置していきます。
|

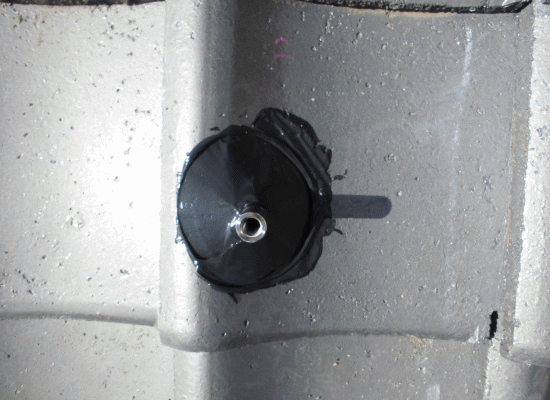

④金具をアンカー部分が瓦から飛び出るように
あらかじめ瓦に穴を空けておき瓦を戻し変成
シリコンで穴を埋め防水キャップをかぶせ、
更に変成シリコンで防水処置を行います。 |
 |
 |

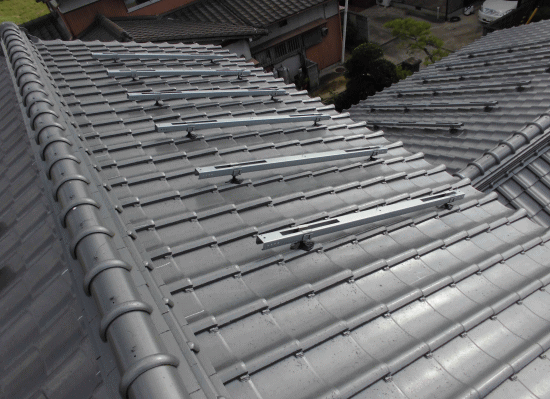

⑤ラックを設置します。
ラックの設置が完了したら上に太陽光パネルを設置していきます。
|
⑥太陽光パネル設置完了。
これで屋根工事完了です。
|
 |
 |
⑦屋根工事と同時進行で、壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |

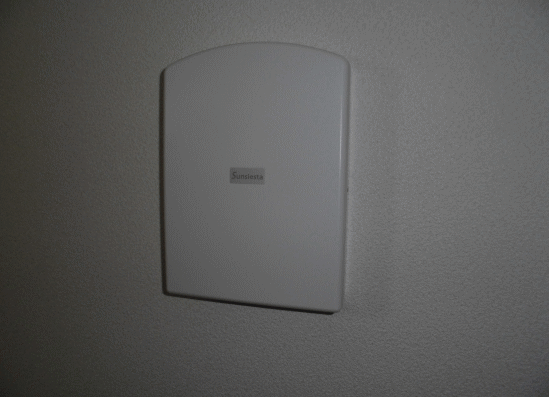

⑧屋内分電盤の近くに発電用モニタの
無線送信機を設置します。 |
 |
 |

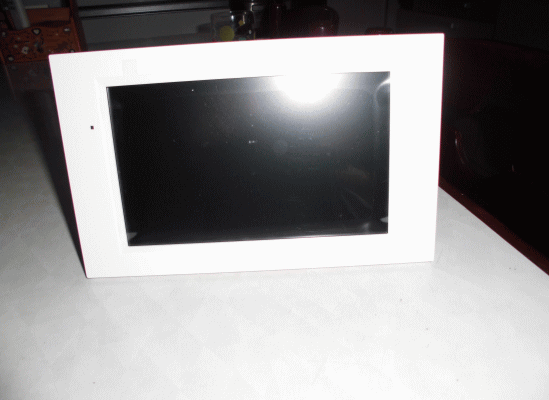

⑨発電モニタです。無線送信機から電波を
飛ばして、このモニタから発電電力量・
消費電力量・売電電力量が確認できます。
|
⑩売電・買電メーターを設置します。
|
 |
|

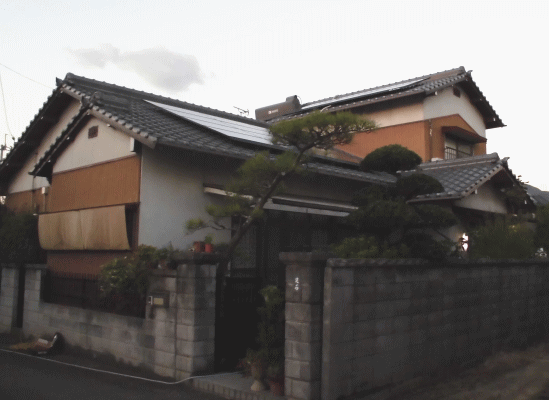

⑪長州産業 太陽光発電システム
HIT 6.344kw 完成。 |
|
丸亀市飯山町 T様邸
