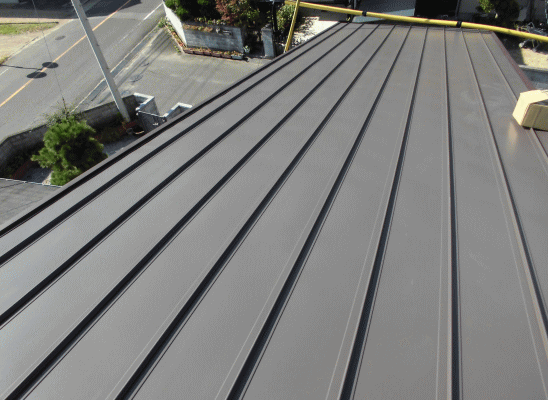

| ①施工前。 東芝 単結晶 3.6kwを南面に設置します。 |

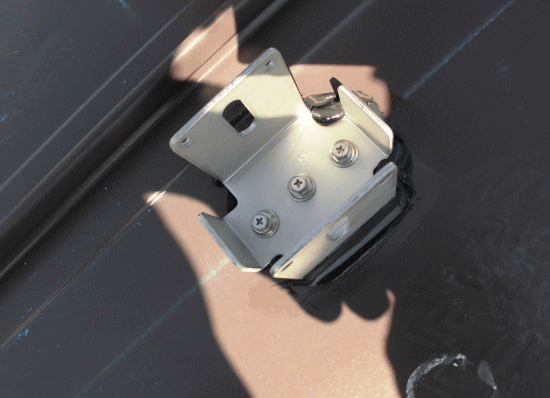

②スレート金具を取り付ける場所に墨出しします。墨出しした箇所へスレート金具を固定します。雨漏れしないように周囲を変成シリコンで防水処置していきます。
|
 |
 |

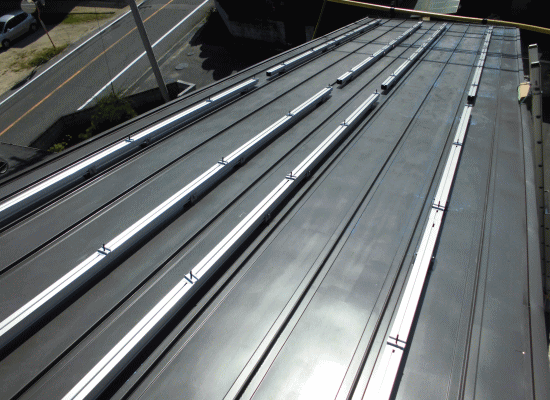

③ラックを設置します。ラックの設置が
完了したら上に太陽光パネルを設置していきます。 |

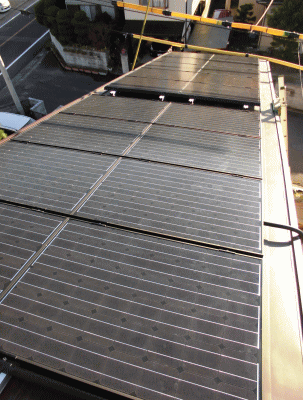

④太陽光パネル設置完了。 |
 |
 |

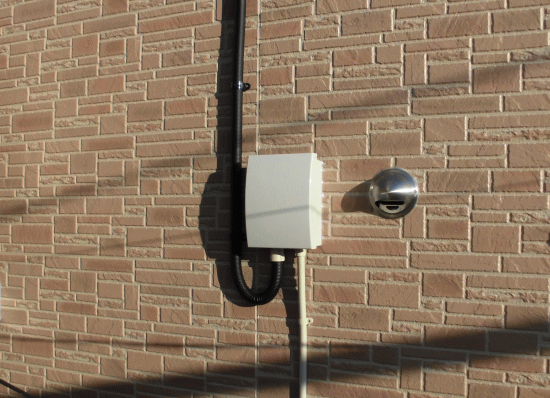

⑤屋根工事と同時進行で壁面に接続箱を
取付けます。これで太陽光パネルからの
ケーブルを一つにまとめて屋内へ引込みます。 |
⑥屋内にパワーコンディショナ－を設置
します。太陽光パネルで発電した直流の電気を
屋内で使用できるように交流に変換します。 |
 |
 |

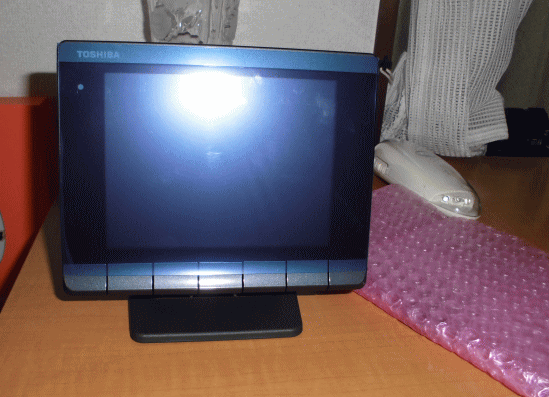

| ⑦発電モニタです。無線送信機から電波を飛ばして、このモニタから発電電力量・消費電力量・売電電力量が確認できます。 |
⑧売電・買電メーターを設置します。 |
 |
|

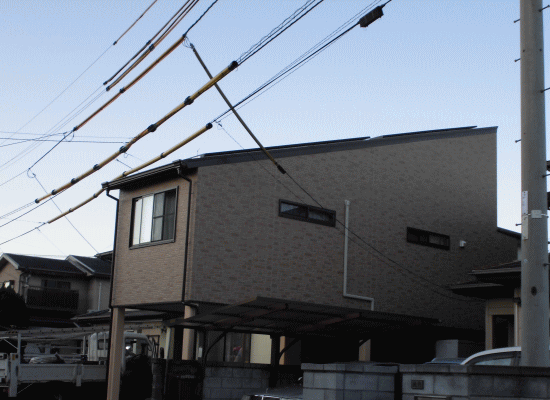

⑨東芝 太陽光発電システム 単結晶
3.6kw完成。 |
|
